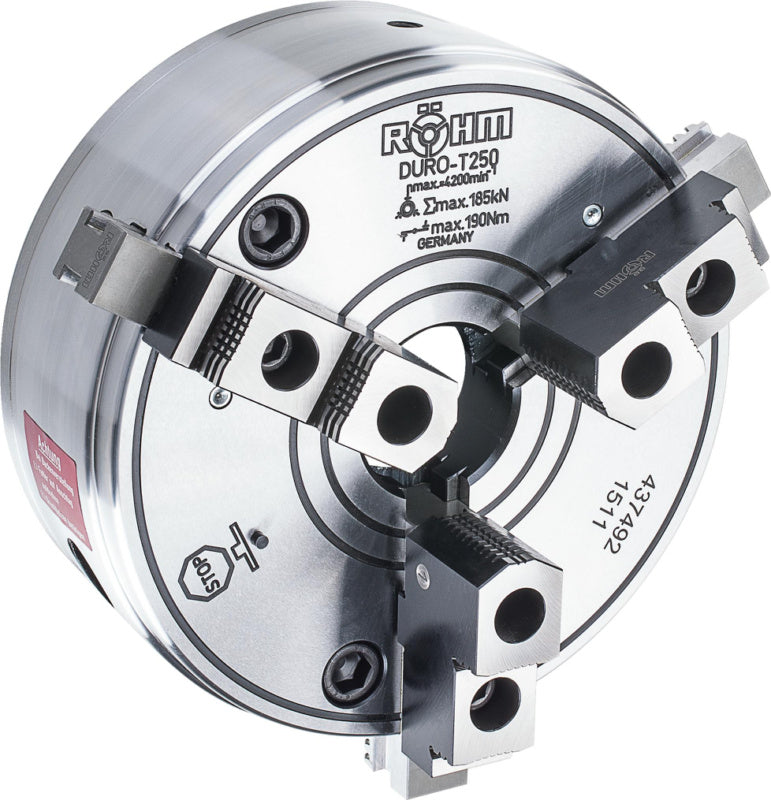

3čelisťové sklíčidlo DURO-T s kuželovou tyčí DIN 6350-1

3čelisťové soustružnické sklíčidlo s klínovou tyčí DURO-T
Sklíčidlo s ručním upínáním podle normy DIN 6350-1
Optimalizováno pro soustružení, při kterém je vyžadována vysoká upínací síla,
maximální přesnosti vystředěného běhu a spolehlivá trvalá opakovatelnost.
Maznice s velmi snadným přístupem v jakékoli poloze čelistí.
Rychlé a pravidelné mazání k zajištění dlouhé životnosti
Pro cylindrické středové upínání DIN 6350-1
Velký průchozí otvor
Povrch těla sklíčidla kalený
Sklíčidlo se nemusí již demontovat, aby se mohla namazat vedení.
S vizuálním blokováním čelistí a systémem rychlé výměny čelistí
sklíčidlo s jinými průměry je k dispozici na vyžádání, provedení s krytem proti jemnému prachu na čelní straně je také k dispozici na vyžádání pro použití na bruskách a se základní deskou pro použití na BAZ.
1 maticový klíč, 1 sada upevňovacích šroubů (DIN 6350-1), č. 22427 041-061 s nerozdělenými odstupňovanými čelistmi a č. 22428 041-051 se základními čelistmi a reverzními vyměnitelnými čelistmi
437476

Technický list PDF ke stažení

Variant sku	22427041
Din	6350-1
Délka	30 mm
Hloubka	15 mm
Hloubka 2	30 mm
Hloubka osazení	5 mm
Hmotnost	11.840 kg
Kód v harmonizovaném systému	84662091
Max. rychlost otáčení	5400
Max. točivý moment	120 Nm
Max. vnitřní šířka upnutí	174 mm
Max. vnější šířka upnutí	161 mm
Min. vnitřní šířka upnutí	67 mm
Min. vnější šířka upnutí	5 mm
Min./max. vnitřní rozsah upnutí	67-174 mm
Min./max. vnější rozsah upnutí	5-161 mm
Počet čelistí	3 ks
Průchozí otvor	42 mm
Průměr	164 mm
Průměr roztečné kružnice	125 mm
Průměr středícího otvoru	145 mm
Tahová síla	30 kN
Vnější průměr	160 mm
Výška	13 mm
Výška 2	31.5 mm
Výška sklíčidla (bez čelistí)	46.5 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
