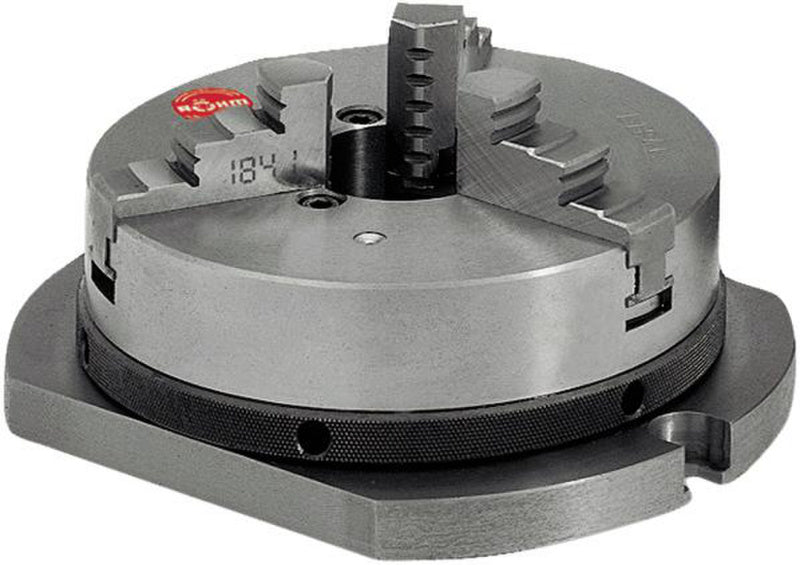

3čelisťové věncové sklíčidlo KRF

3čelisťové věncové sklíčidlo KRF
Se základovou deskou
Pro upnutí, polohování a dopravu prstencových obrobků.
Litinové těleso
Upínání pomocí rýhovaného kroužku na vnějším průměru sklíčidla
Aby byla zachována konstantní upínací síla v průběhu času, je nutné pravidelně mazat upínací pouzdro soustruhu
středové upínání
1× věncové sklíčidlo s 1 sadou vrtacích čelistí
1× sada soustružnických čelistí
Ref. č. 070 s reverzními čelistmi a 1× pružinový kolík s drážkou
150595

Technický list PDF ke stažení

Variant sku	22368070
Délka 2	5 mm
Délka čelistí	32 mm
Krouticí moment	12 Nm
Kód v harmonizovaném systému	84662091
Mezera vrtání	87 mm
Počet čelistí	3 ks
Průchozí otvor	16 mm
Průměr	72 mm
Průměr základové desky	100 mm
Vnější průměr	100 mm
Vzdálenost	21 mm
Výška	60 mm
Výška 2	46.4 mm
Výška destičky	13 mm
Výška s čelistmi	60 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka drážky	9 mm
Šířka základní desky	70 mm
