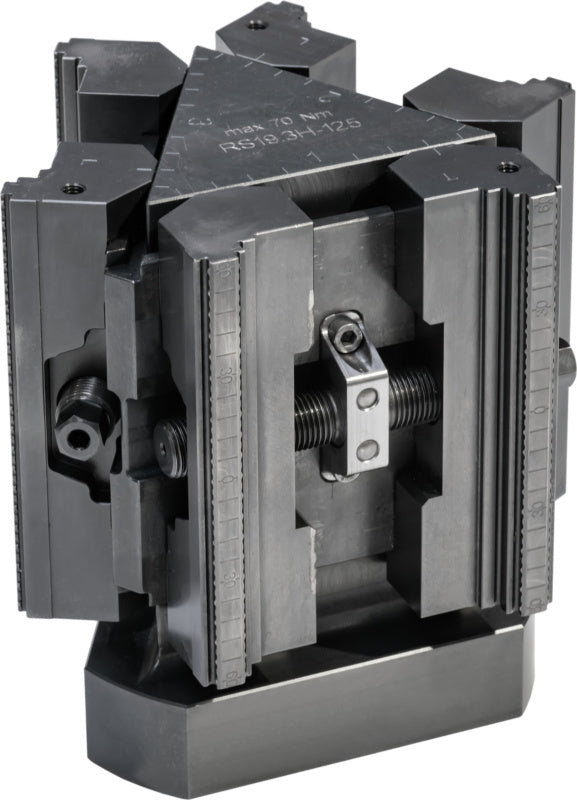

3cestná upínací věž RS-T

3cestná upínací věž RS-T
Obsahuje 3 středové upínače RS75-125
Pro NC stroje a obráběcí centra; pro zvýšení ziskovosti díky menšímu počtu výměn nástrojů a kratším dobám obrábění na obrobek.
Robustní ocelové základní těleso
Funkční povrchy kalené a leštěné
Středové upnutí díky levotočivým a pravotočivým závitům vřetene
Vysoká přesnost opakování
Snadné použití
Vysoce efektivní, kompaktní a prostorově úsporné provedení
Vysoce ekonomická
Max. velikost dílu 100 x 100 mm x proměnná délka pro kružnici rušení 350 mm
Méně výměn nástrojů díky vícenásobnému upnutí
Vysoká produktivita díky výrazně vyššímu využití stroje během směny bez obsluhy
Připraveno pro ATORN ZPS K20 a Lang Quick Point 52
Upínací čelisti jsou vhodné i pro razicí systémy
Další úpravy pro váš stůl stroje jsou k dispozici na vyžádání.
1x 3úrovňová upínací věž RS-T; nezahrnuje balení a přepravu
22840003

Technický list PDF ke stažení

Variant sku	28794400
Celková výška	170 mm
Hloubka stupně	3 mm
Hloubka upínání	3 mm
Hmotnost	14.3 kg
Kód v harmonizovaném systému	84662098
Max. průměr	177 mm
Max. šířka upnutí	100 mm
Min. šířka upnutí	8 mm
Min./max. šířka upnutí	8-100 mm
Provedení čelistí	Podavač
Tahová síla	30 kN
Typ	RS-T 125
Výška stupně	3 mm
Výška těla	170 mm
Výška čelistí	10.5 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka klíče	12 mm
Šířka upínací čelisti	125 mm
Šířka čelistí	125 mm
