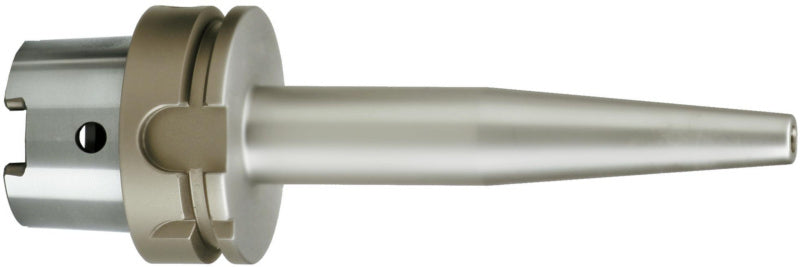

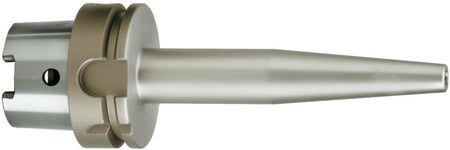

3° smršťovací pouzdra

3° smršťovací pouzdra
V souladu s normou ISO 12164 (DIN 69893); tenká verze
Pro upínání nástrojů s válcovou stopkou.
Štíhlé provedení pro výrobu forem nástrojů.
Tolerance soustřednosti chodu kuželu s dutým tělem pro upínací otvor d1 0,003 mm.
Povlakování bez oxidace zabraňuje problému rezavěním během obrábění za sucha a zbarvení při smršťování.
Upínací průměr pro toleranci stopky h6.
Pro trubku chladicí kapaliny do vnitřního chlazení je zapotřebí č. 23715.
Pozor: Při smršťování je smršťovací zařízení nutné nastavit na TSF
1x smršťovací sklíčidlo 3° v souladu s normou ISO 12164 (DIN 69893); tenká verze.
72575501100

Technický list PDF ke stažení

Variant sku	23421060
Din	69893-1 || Duté kuželové stopky s přírubovou kontaktní plochou – Část 1: Duté kuželové stopky typu A a C, rozměry a provedení || 69893-1
Druh upnutí nástroje	HSK 63
Délka	60 mm
Délka válcové části	90 mm
Forma	A
Hloubka upínání	36 mm
Kuželový průměr	12 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661038
Max. dráha nastavení	5 mm
Průměr upnutí	6 mm
Přívod chladicí kapaliny	Vnitřní osový
Tolerance házivosti	0.003 mm
Typ stopky	HSK 63 || Kuželový řezací bod s dutým dříkem 63 || HSK 63
Typ zařízení na držení nástroje	Smršťovací upínač
Vnější průměr	18 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
