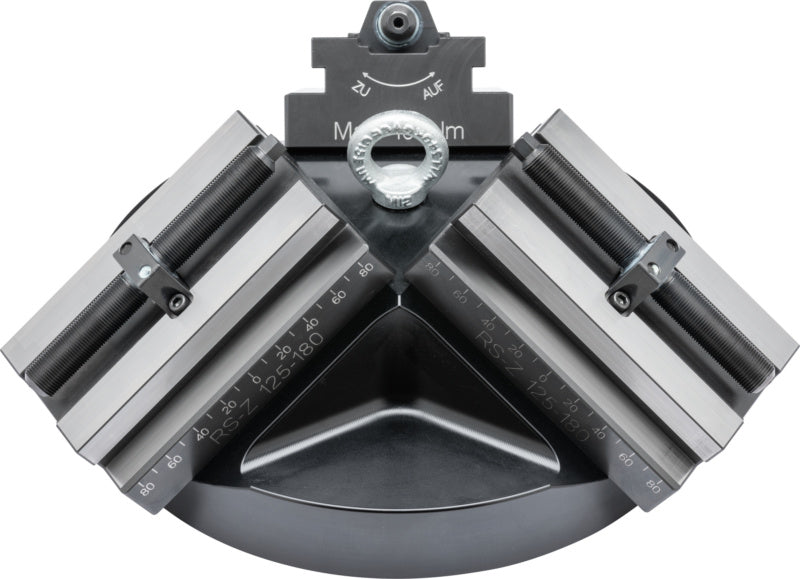

3úrovňová upínací pyramida RS-P 465

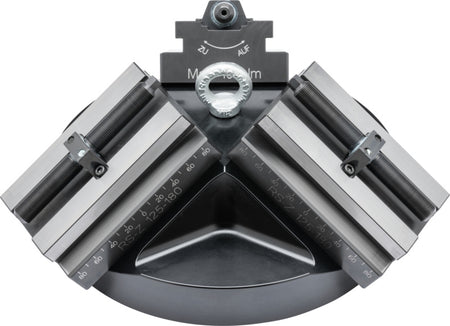

3úrovňová upínací pyramida RS-P 310, 110°
Včetně středových upínačů RS-Z bez čelistí
Pro NC stroje a obráběcí centra; pro zvýšení ziskovosti díky menšímu počtu výměn nástrojů a kratším dobám obrábění na obrobek.
Středový upínač s robustním ocelovým základním tělem, základní pyramidové tělo z vysokopevnostního hliníku
Funkční povrchy kalené a leštěné
Středové upnutí díky levotočivým a pravotočivým závitům vřetene
Vysoká přesnost opakování
Snadné použití
Spolehlivé obrábění s maximální stabilitou díky vyzkoušeným a testovaným středovým upínacím zařízením RS-Z
Volitelně s integrovaným upínacím modulem ATORN K20 (upínací systém s nulovým bodem); na vyžádání
Základní těleso s úhlem 110° pro stroje s malým rozsahem otáčení
Prostorově úsporné a kompaktní, vynikající přístupnost pro pětiosé obrábění
Méně výměn nástrojů díky vícenásobnému upnutí
Kratší doby provozu díky optimalizaci dob cyklů
Příklad:
Matsuura MAM 72-35V s paletovou pamětí 40: původní naložení = 40 obrobků.
RS20.3P-310 umožňuje upínání a obrábění 120 obrobků bez potřeby obsluhy.
1 základní těleso včetně 3 středových upínačů RS-Z bez čelistí, zahrnuje balení a přepravu
22840067

Technický list PDF ke stažení

Variant sku	28793330
Celková výška	184 mm
Délka těla	180 mm
Hloubka upínání	3 mm
Kód v harmonizovaném systému	84662098
Max. délka	183 mm
Max. průměr	465 mm
Max. šířka upnutí	150 mm
Min. šířka upnutí	8 mm
Min./max. šířka upnutí	8-150 mm
Průměr základního dílu	345 mm
Tahová síla	30 kN
Typ	RS-P 465
Upínací výška	89 mm
Výška těla	92 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka klíče	12 mm
Šířka čelistí	125 mm
