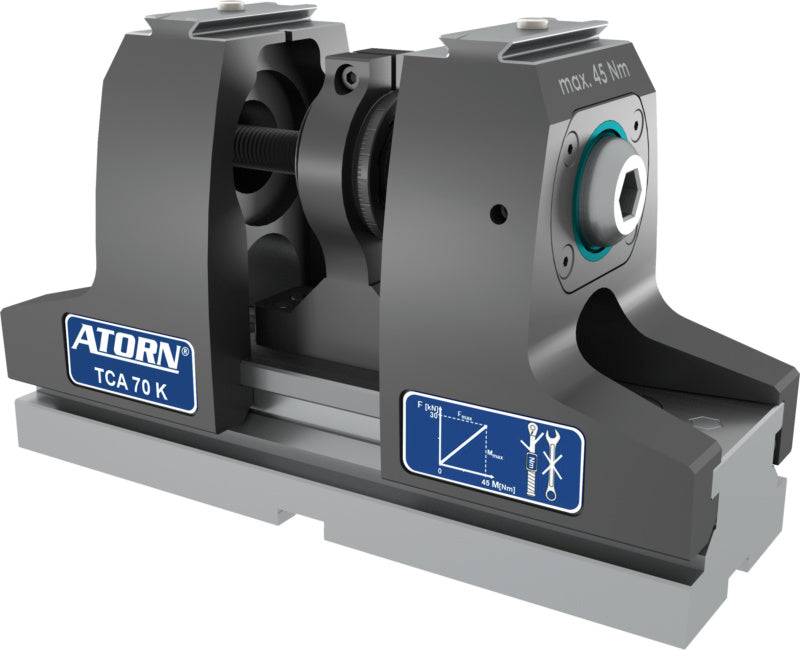

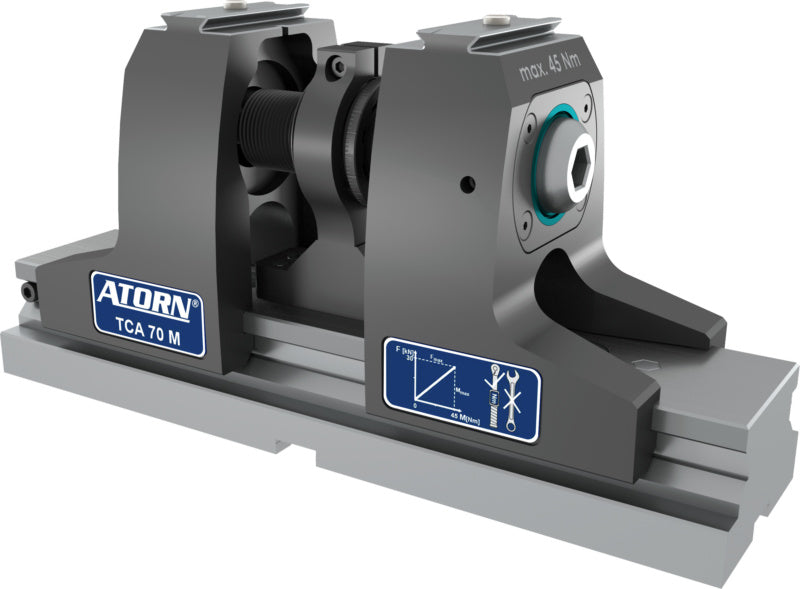

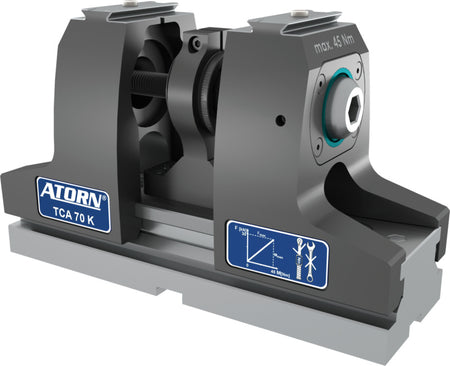

5osé středové upínání TCA

5osé středové upínání TCA
Mechanický/mechanický upínací systém
Ideální pro použití v 5osých obráběcích centrech. Umožňuje konvenční upnutí a upnutí sevřením.
Centrální, jednoduché programování bez nulové odchylky
Výška plochy nesoucí obrobek 192 mm
Rychlovýměnný systém čelistí, rychlá výměna čelistí bez použití nářadí do 10 sekund u každého páru čelistí
Reverzibilní čelisti: pro min./max. upínací šířky, s jednou dvojicí čelistí
Konstantní upínací síla pomocí teleskopického vřetene s nízkými nároky na údržbu
Namontováno jako standard, s polohovacími otvory pro upínací systém s nulovým bodem, rozteč 200
Montáž na stůl stroje se provádí dodatečně pomocí průchozích šroubů a montážních šroubů do mřížky 50/63 mm, anebo jsou možné nastavitelné upínky
Integrovaný prstenec se stupnicí pro jemné nastavení středové polohy
Ovládání momentovým klíčem
Teleskopické vřeteno, kolizní kontura zůstává nezměněna
Centrální, jednoduché programování bez nulové odchylky
Rozměry materiálu jsou symetricky rozloženy
Přístupnost obrobku nezávisí na upínací šířce
Symetrická konstrukce = obrobek zůstává vystředěný a rovnoběžný. Lineární upínací síla 30 kN při 45 Nm
Momentový klíč 20-120 Nm; bit šroubováku AF 14, šestihran 1/2
1x TeleCentric bez čelistí, 1x šestihranný klíč a 1x ruční klika pro předběžné nastavení (upínací čelisti objednávejte samostatně)
22360001

Technický list PDF ke stažení

Variant sku	28761001
Hmotnost	17.5 kg
Kód v harmonizovaném systému	84662098
Max. šířka upnutí	135 mm
Max. šířka upnutí 2	134 mm
Min. šířka upnutí	9 mm
Min. šířka upnutí 2	9 mm
Min./max. šířka upnutí	9-135 mm
Min./max. šířka upnutí 2	9-134 mm
Tahová síla	30 kN
Utahovací moment	45 Nm
Výška upnutí	192 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka čelistí	70 mm
