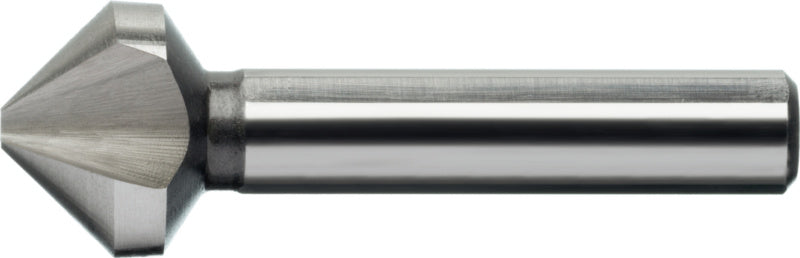

90° kuželové zahloubení, HSS, trojitý břit, 3hranná stopka
Naše novinky nejen o tomto produktu
Máte dotaz?
pro univerzální použití do 1000 N/mm²
Pro výrobu válcových zahloubení 90° do 1000 N/mm².
tvarově broušený kuželový záhlubník se třemi břity s radiálním podbroušením
radiální podbroušení zaručuje optimální lom třísek
tříhranná stopka zajišťuje vynikající přenos síly ve sklíčidle
|
Variant sku |
11501506 |
|
Din |
0 - nehodí se |
|
Druh upnutí nástroje |
Paralelní dřík se třemi utahovacími ploškami |
|
Délka |
56 mm |
|
F ocel 700 |
0.13 mm/ot |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
1 |
|
Fitness stainless steel total |
3 |
|
Fitness titan/nickel/super total |
3 |
|
Konstrukční délka |
Standard |
|
Kód v harmonizovaném systému |
82079091 |
|
Max. průměr pilotního otvoru |
11.5 mm |
|
Min. průměr pilotního otvoru |
3.3 mm |
|
Min./max. průměr vodicí díry |
3,3-11,5 mm |
|
Obráběné materiály |
Univerzální použití |
|
Povrch |
Bez povlaku |
|
Počet řezných hran |
3 ks |
|
Průměr stopky |
8 mm |
|
Průměr špičky |
2.8 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr otáčení |
Pravý chod |
|
Směr řezání |
Pravořezný |
|
Technologie zahlubování |
Kuželové zahloubení |
|
Tolerance průměru dříku |
h9 |
|
Tvar dříku |
Dřík se 3 ploškami h9 |
|
Typ |
Kuželový záhlubník 90 ° |
|
Typy nástrojů podle normy din 4000 |
BNN5 – stupňovitý/zahlubovací |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
2 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
3 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
2 |
|
Vhodnost řezné rychlosti (ocel 1300) |
2 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
1 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
2 |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Ø stopky |
11.5 mm |
|
Úhel zahloubení |
90 Stupňů |
|
Řezná rychlost (bronz dlouhý) vc |
30.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
40.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
70.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
40.00 m/min |
|
Řezná rychlost (litina) vc |
15.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
50.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
60.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
20.00 m/min |
|
Řezná rychlost (ocel 1300) vc |
10.00 m/min |
|
Řezná rychlost (ocel 700) vc |
30.00 m/min |
|
Řezná rychlost (plast) vc |
30.00 m/min |
|
Řezná rychlost (va mar) vc |
8.00 m/min |
|
Řezný materiál |
HSS |
