CAPTIS-M, UPÍNACÍ KLEŠTINA

CAPTIS-M, UPÍNACÍ KLEŠTINA
Upínací kleština s válcovým upevněním, ISO 702-4 (DIN 6350)

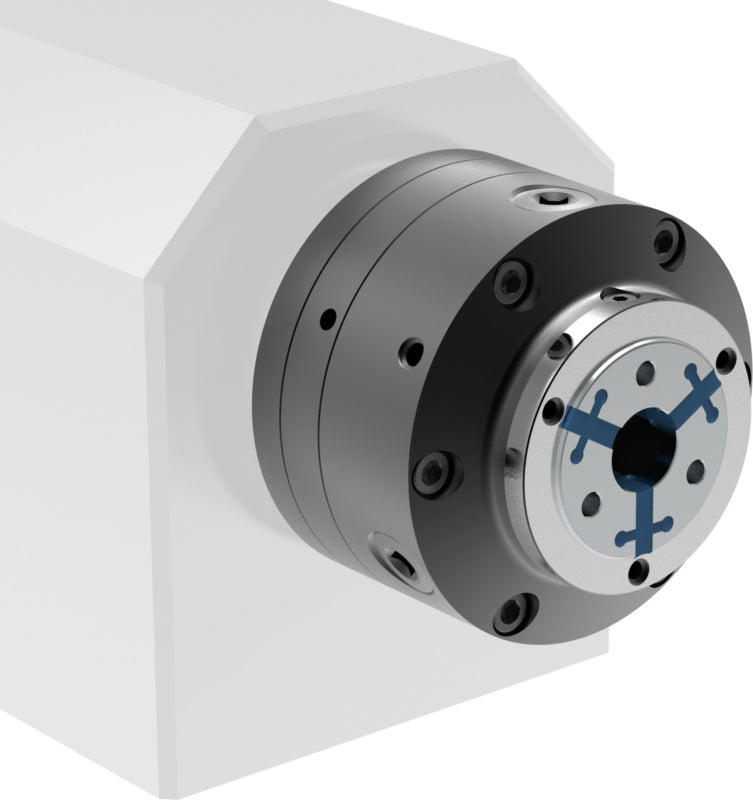

Upínací kleština CAPTIS-M, jež je ručně ovládaná bezpečnostním klíčem, je ideální pro rotační použití na soustruhu i pro nepohyblivé využití při vrtání, frézování a na obráběcích centrech, na měřicích strojích a pro konvenční a manuální obrábění.
KOMPAKTNÍ, MODULÁRNÍ KONSTRUKCE
Kompaktní konstrukce s menší interferencí pro optimální přístup k obrobku a více pracovního prostoru
Možnost modulárního rozšíření pro vnitřní i vnější doraz obrobku
Přesná soustřednost a přesnost opakování 0,01 mm
CITLIVÉ NAPĚTÍ BEZ DEFORMACE Rovnoměrné rozložení síly v okolí napětí
S axiálním utáhnutím proti dorazu pro obrobek
MAXIMÁLNÍ FLEXIBILITA Obr. 1 OTOČNÁ VLOŽKA
Rychlý přechod z vnějšího upnutí na vnitřní, za méně než 1 minutu, pomocí inovativní rychlovýměnné funkce, která je přihlášena k patentu
stabilní upnutí axiálním utáhnutím
Tu samou upínací kleštinu lze použít pro soustruh i pro frézku. V závislosti na aplikaci je nutná vhodná mezipříruba nebo základní deska.
Upínací kleština CAPTIS-M (včetně dorazu pro obrobek, ochranného pouzdra a bezpečnostního klíče
1345740

Technický list PDF ke stažení

Variant sku	23359001
Délka	100 mm
Délka 2	14 mm
Délka 3	6 mm
Hloubka	16 mm
Hloubka osazení	4 mm
Kód v harmonizovaném systému	84662091
Max. podélné roztažení	2.6
Max. rozsah upnutí	42 mm
Max. rychlost otáčení	4500
Max. utahovací moment	120 Nm
Min. rozsah upnutí	4 mm
Min./max. rozsah upnutí	4-42 mm
Průchozí otvor	42.5 mm
Průměr 2	106 mm
Průměr kružnice diskového kola pro montážní otvory	92 mm
Průměr roztečné kružnice	140 mm
Průměr středícího otvoru	125 mm
Rozměr závitu	M10
Rozměr závitu 2	G 1 1/2" – 11 || 1/1/2" závit – 11 || G 1 1/2" – 11
Tahová síla	60 kN
Vnější průměr	160 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka čtyřhranu	10 mm
