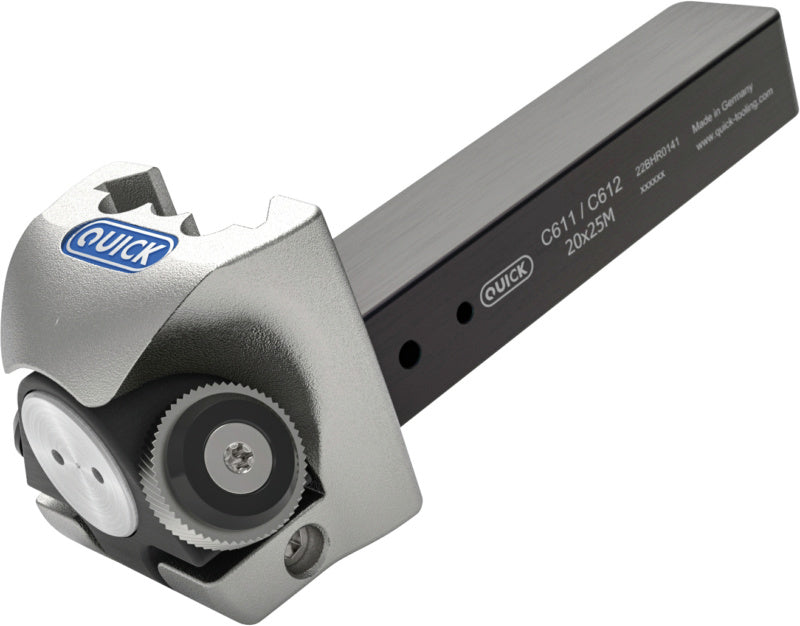

Držák rýhovacího nástroje model A1/FL (C611)

Držák rýhovacího nástroje model A1/FL (C611)
Pro frézování rýh na soustruzích a automatických soustruzích
Pro výrobu rýhovaných profilů v souladu s normou DIN 82 RAA, RBR 15°, RBL 15°, RBR 30° a RBL 30° v oceli, nerezové oceli, neželezných kovech a litině.
držák na nástroje z kalené oceli, systém vyměitelných hlavic pro jednu rýhovcí frézu, s pouzdry ze slinutého karbidu
Vysoká flexibilita díky vyměnitelným stopkám a možnosti použití pro rádlování z pravé i levé strany na hlavním vřetenu a protivřetenu
Upínání bez vůle pro vysokou kvalitu povrchu a dlouhou životnost
pouzdra ze slinutého karbidu minimalizují náklady na údržbu
Dodává se bez rýhovacího kolečka

32000037

Technický list PDF ke stažení

Variant sku	19100160
Délka	106 mm
Délka stopky	80 mm
Kód v harmonizovaném systému	82073010
Max. možné rozdělení	2.0 mm
Min. možné rozdělení	0.4 mm
Min./max. možné rozteče	0,4-2,0 mm
Název iso	A1/FL
Pro max. průměr obrobku	50 mm
Pro min průměr obrobku	3 mm
Provedení nástrojů	Pravé;Levé
Velikost programování 1	25.6 mm
Vhodné pro průměr rýhovacího kotouče	14.5 mm
Výška hřídele	10 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka dříku	16 mm
Šířka hlavy	35 mm
