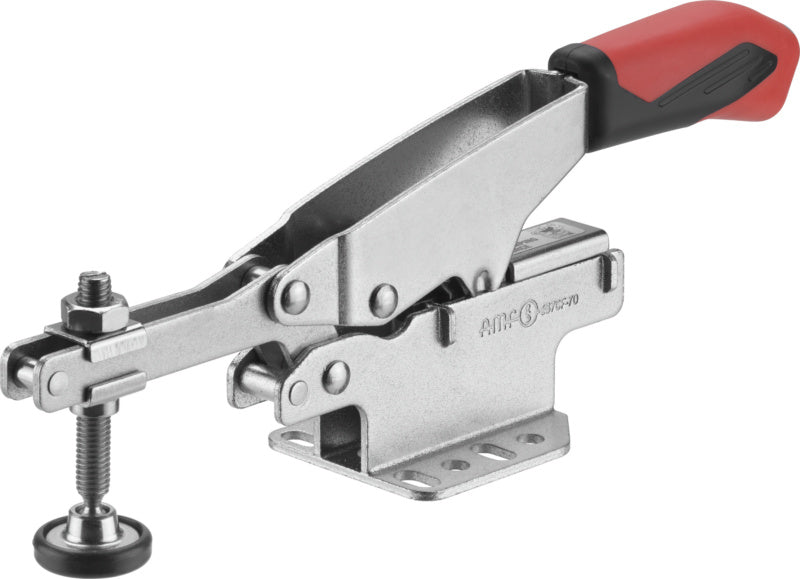

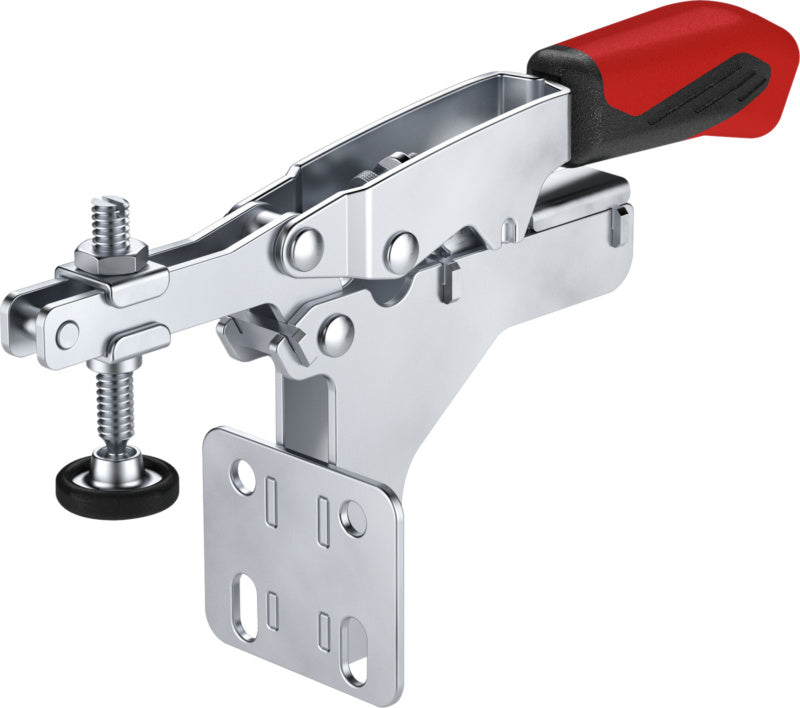

horizontální upínka s variabilní upínací výškou

horizontální upínka s variabilní upínací výškou

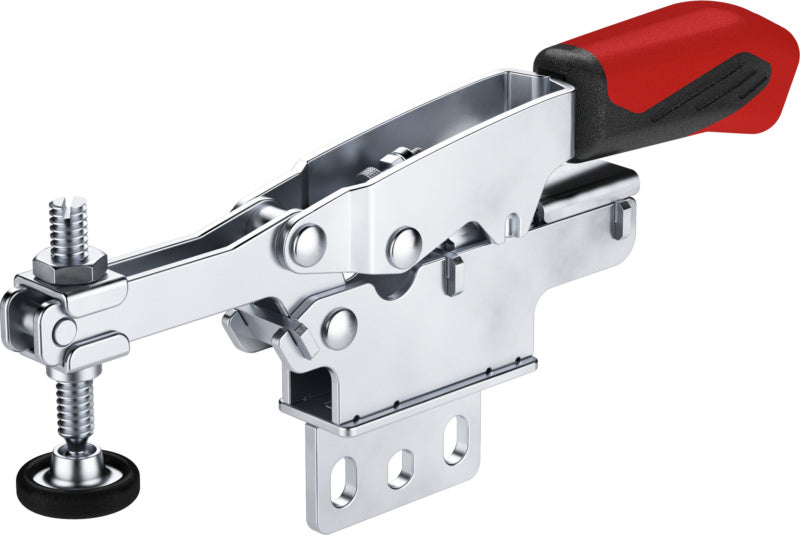

s otevřeným upínacím ramenem a horizontální základnou
Rychločinná upínka s plynule nastavitelnou vyrovnávací funkcí pro
obrobky s různými upínacími šířkami.
galvanizováno a pasivováno.
ergonomická, olejivzdorná rukojeť s velkou opěrou pro ruku a s měkkými komponentami.
Ochrana před ztrátou upínacího šroubu na konci upínacího ramene.
kompletní, s pozinkovaným upínacím šroubem
Velikost 20, upínací šroub M6 x 40 mm
Velikost 50, upínací šroub M8 x 39 mm
Velikost 70, upínací šroub M8 x 55 mm
variabilní upínací výška, pro upínání různých obrobků
používá se pro malé velikosti dávky
plynule nastavitelná upínací síla
ergonomická 2dílná rukojeť
ochrana před ztrátou na upínacím ramenu

560895

Technický list PDF ke stažení

Variant sku	26215015
Celková výška dolní rukojeti	70 mm
Celková výška horní rukojeti	121 mm
Délka	184 mm
Délka 2	22 mm
Délka 3	26 mm
Délka základní desky	45 mm
Délka základní desky 2	12.7 mm
Kód v harmonizovaném systému	82057000
Max. nastavitelný rozsah	11 mm
Max. rozteč podélných otvorů	32 mm
Min. nastavitelný rozsah	-7 mm
Min. rozteč podélných otvorů	26 mm
Min./max. rozteč podélných otvorů	26-32 mm
Rozteč podélných otvorů	26 mm
Středový otvor	5.5 mm
Středový otvor 2	5.5 mm
Tahová síla	2 kN
Vzdálenost	6.1 mm
Vzdálenost 2	5.3 mm
Vzdálenost otvorů	26 mm
Výška	27 mm
Výška 2	20 mm
Výška 3	35 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Základní délka	63 mm
Šířka základní desky	42.5 mm
