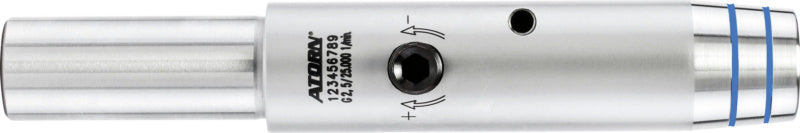

Hydraulické expanzní prodloužení

Hydraulické expanzní prodloužení
S rovnou stopkou a vnitřním přívodem chladicí kapaliny
Vysoce flexibilní prodloužení pro hydraulické expanzní sklíčidlo a kleštinový upínač. Pro vysoce přesné středové upínání frézovacích, vrtacích nástrojů a výstružníků.
Rychlá výměna nástroje a axiální nastavení délky
Lze upnout všechny standardní průměry stopek (h6)
Centrální přívod chladicí kapaliny (ICS) až 80 bar
Mimořádné tlumicí vlastnosti
Distanční vložky poskytují široký rozsah upnutí
Přenos vysokého momentu (průměr 12 = 80 Nm/prům. 20 = 330 Nm)
Velmi dobrá přístupnost díky minimální chybné kontuře
Distanční vložky pro univerzální využití

21040300

Technický list PDF ke stažení

Variant sku	23338110
Délka	150 mm
Délka otvoru knákružku	100 mm
Délka válcové části	100 mm
Forma	A
Hloubka upínání	46 mm
Kuželový průměr	22 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661038
Max. dráha nastavení	10 mm
Průměr	25 mm
Průměr stopky	20 mm
Průměr upnutí	12 mm
Přívod chladicí kapaliny	Vnitřní
Rozměr závitu	M10 x 1
Tolerance házivosti	0.006 mm
Typ zařízení na držení nástroje	Hydraulické expanzní sklíčidlo
Vhodné pro závit	M10 x 1 || Jmenovitý průměr 10 mm x stoupání závitu 1 mm || M10 x 1
Vnější průměr	25 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka klíče	5 mm
