Hydraulické expanzní sklíčidlo s radiálním nastavením

Hydraulické expanzní sklíčidlo s radiálním nastavením
V souladu s normou ISO 7388-1 (DIN 69871)
Jednoduchý, radiálně nastavitelný držák nástroje zajišťuje přesné požadované tření. Lze vyrovnat chyby házivosti a osové kompenzace bez vibrací, takže je zajištěna vysoká řezná a provozní životnost. Integrovaný přívod chladicí kapaliny zajišťuje optimální přívod chladicího maziva k řezným hranám výstružníku.
Jednoduché, přesné nastavení nastavovacím šroubem
Závit a úhel klínu na nastavovacím klínu vytvářejí samosvorný efekt, takže nedochází k nastavování
Radiální a axiální přenos chladicí kapaliny = AD/AF
Radiálně nastavitelné na 0.010 mm
Vynikající tlumicí vlastnosti zvyšují životnost nástrojů a vřeten stroje
S 10mm nastavením axiální délky
Požadované utahovací svorníky, č. 23690
Házivost snadno nastavitelná až na hodnotu 0 μm
Redukční pouzdra pro maximální pružnost
Optimální přesnost a kvalita povrchu
Delší životnost řezacích nástrojů
Velmi přesné středové upínání
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

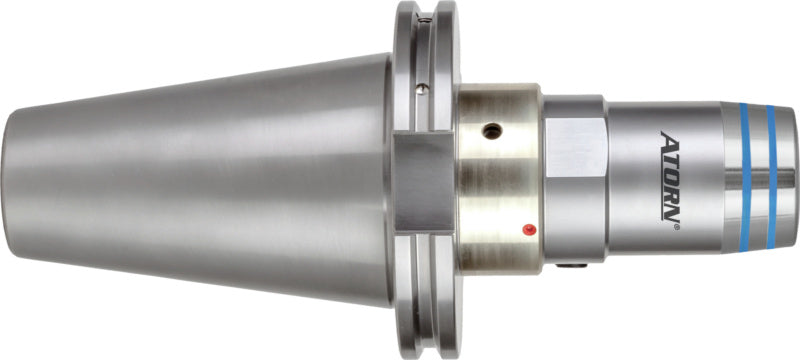

1x hydraulické expanzní sklíčidlo SK50 (ISO 7388-1) s radiálním nastavením
21044656

Technický list PDF ke stažení

Variant sku	23333750
Din	69871-1
Druh upnutí nástroje	SK 50
Délka otvoru knákružku	50 mm
Délka válcové části	110 mm
Forma	AD/AF
Hloubka upínání	51 mm
Iso	7388-1
Kuželový průměr	38 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661038
Max. dráha nastavení	10 mm
Průměr	42 mm
Průměr upnutí	20 mm
Přívod chladicí kapaliny	Vnitřní
Rozměr závitu	M8 x 1
Světlá délka	50 mm
Typ stopky	SK50 || Strmý kužel 50 || SK50
Typ zařízení na držení nástroje	Hydraulické expanzní sklíčidlo
Upínací délka	51 mm
Vhodné pro závit	M8 x 1 || Jmenovitý průměr 8 mm x stoupání závitu 1 mm || M8 x 1
Vnější průměr	46 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka klíče	3 mm
