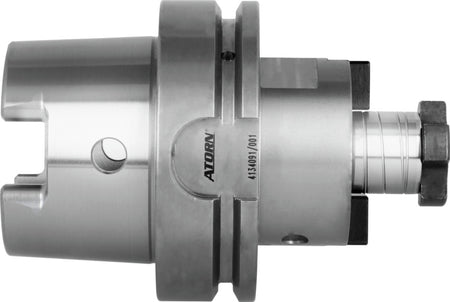

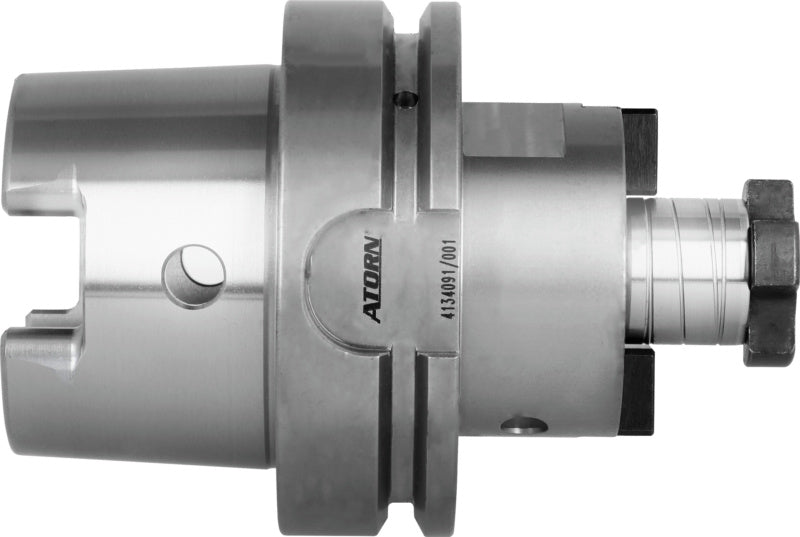

Hydraulické expanzní trny

Hydraulické expanzní trny
Podle normy ISO 12164 (DIN 69893)
Čelní frézy s boční drážkou podle DIN 1880 a hlavami nožů podle DIN 8000 a DIN 1830 plus tolerance válcového zahloubení H7 lze upnout.
Vynikající tlumicí vlastnosti
Hydraulické středění nástroje
Vysoká kvalita vyvážen v celém systému
Delší životnost
S otvorem pro čip Balluff
Tvrdost 52 + 2 HRC
Středění nástroje
Maximální vnitřní chlazení 80 bar
Snadné použití a velmi přesné
Hladší frézování
Životnost prodloužena o 50 %
Předchozí norma DIN 69871 byla nahrazena normou ISO 12164.
1x nasazovací frézovací trny HSK63 nebo HSK100 (ISO 12164)
21045219

Technický list PDF ke stažení

Variant sku	23161613
Din	69893-1 || Duté kuželové stopky s přírubovou kontaktní plochou – Část 1: Duté kuželové stopky typu A a C, rozměry a provedení || 69893-1
Druh upnutí nástroje	HSK A63
Délka válcové části	60 mm
Forma	A
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661020
Max. rychlost otáčení	10000
Průměr trnu	40 mm
Přívod chladicí kapaliny	Vnitřní osový
Typ stopky	HSK 63 || Kuželový řezací bod s dutým dříkem 63 || HSK 63
Typ zařízení na držení nástroje	Držák rovinné frézy
Vnější průměr	89 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
