Hydraulický upínací svorník
Běžná cena
77.837,07 Kč
Bez DPH
94.182,85 Kč
vč. DPH
Naše novinky nejen o tomto produktu
Máte dotaz?
Nepodařilo se načíst dostupnost vyzvednutí

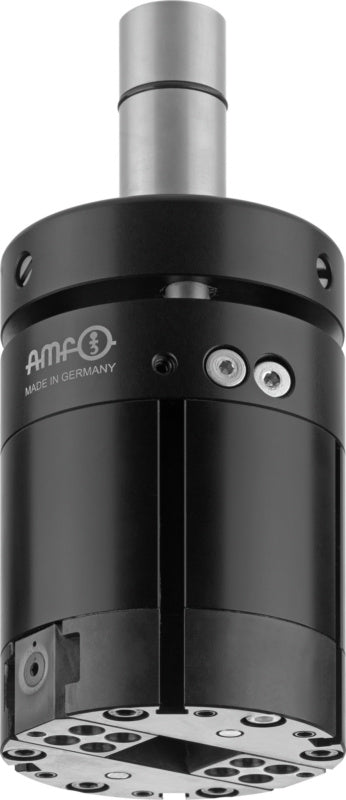

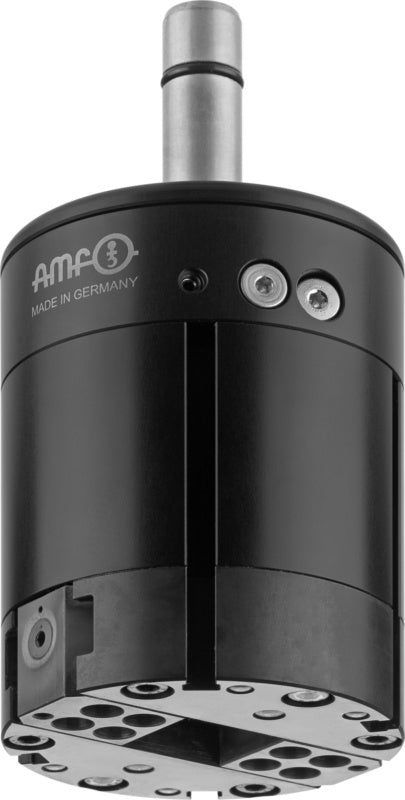

Hydraulický upínací svorník
S protivážnou jednotkou pro manipulaci s obrobky v obráběcím nástroji
Upínací svorník disponuje funkcí plně automatické výměny obrobku na obráběcím nástroji při obrábění. Výměna je prováděna z obráběcího nástroje frézovacího stroje a usnadňuje transport obroku mezi úložištěm dílů a upínacím zařízením.
Zařízení je poháněno chladivem, které je vedeno přes vřeteno stroje. Upínací svěrník se zavírá hydraulicky a otevírá se pomocí pružiny.
Integrovaná funkce protizávaží CX fungující na principu pružiny ochraňuje nástroj, vřeteno stroje a obrobek a vyrovnává různé odchylky a nerovnosti.
Max. dovolená rychlost otáček: 20 [ot/min].
Vhodné pro upevnění Weldon a hydraulická expanzní sklíčidla.
Pro provozní okolní teplotu mezi 0 °C a 60 °C.
Přemísťování obrobků až do 8 kg.
K dispozici ve dvou verzích pro velikosti obrobku do max. 50 mm nebo max. 70 mm.
Protivážná funkce (Z: 5 mm, C: +/- 3°) optimálně chrání všechny součásti a vyrovnává různé odchylky a nerovnosti.
Svěrnou sílu lze snadno přestavit pomocí induktorů a tak přizpůsobit dle různých vlastností obrobků.
Snadno vyměnitelné upínací vložky pro manipulaci s obrobky s různou geometrií.
Snadná implementace bezobsluhových směn zajišťuje vyšší využitelnost strojů a
vyšší flexibilitu.
Výrazně kratší doba nastavování pro malé a středně velké série.
V závislosti na použitém stroji a provozním tlaku chladiva
jsou k dispozici tři předkonfigurované upínací svorníky. Při provozu dodržujte minimální a
maximální provozní tlak.
1x hydraulický upínací svorník s protivážnou jednotkou.
