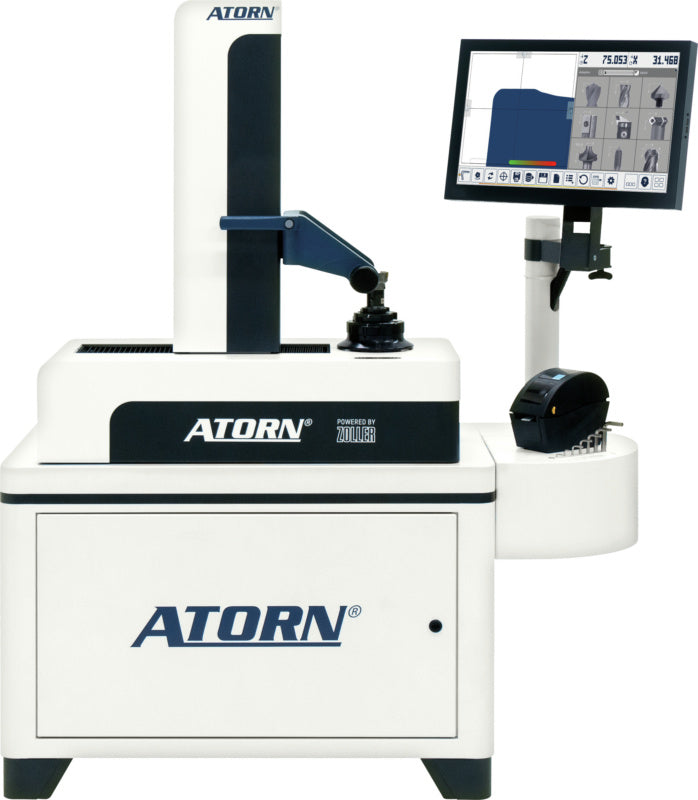

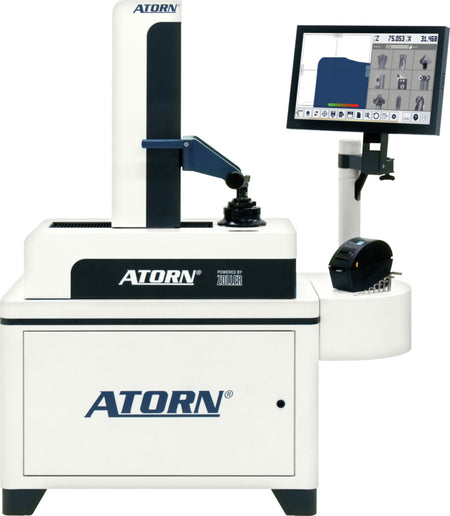

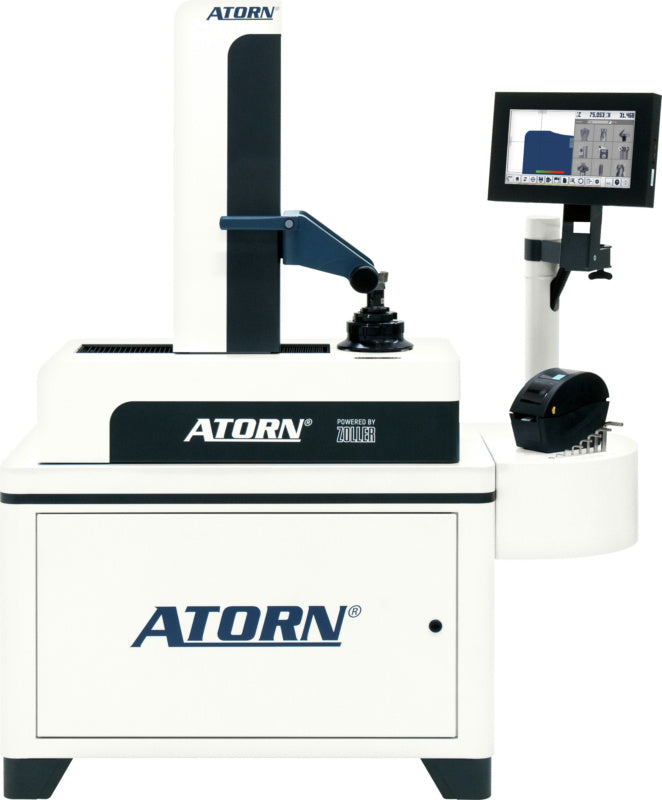

ImageController2, zařízení pro přednastavení nástrojů
Základní zařízení
Přednastavovací zařízení ATORN ImageController2, základní profesionální model, který poskytuje vybavení vysoké jakosti a bezkonkurenční hodnotu vzhledem k ceně. Velmi rychlé, snadné nastavení nástrojů s přesností na mikrometry. Toto robustní přednastavovací zařízení je schopno odolat nástrahám dílenského využití a lze je nasadit přímo vedle CNC strojů v obráběcích a testovacích centrech nebo na měřicích pracovištích. Zařízení ATORN ImageController2 poskytuje nejdůležitější funkce pro aplikace, jako je měření délky, průměru, poloměru, úhlu, kontur, házivosti a axiálního házení u standardních nástrojů. Dynamický ukazatel s nitkovým křížem automaticky detekuje a měří břity nástroje v celém záběru kamery. Uživatel je upozorněn, jestliže je překročena přednastavená tolerance, a před každou měřicí operací je indikován aktuální nulový bod, aby nedošlo k poškození stroje, ke zlomení nástroje nebo k výrobě zmetku. Výsledky jsou přesné, opakovatelné a spolehlivé. Vedle měřicích funkcí usnadňuje správu kompletních nástrojů a nástrojových formulářů a také pro daný stroj kompatibilní přenos těchto dat.
Velmi přesné vřeteno SK50 s integrovanou kalibrační hranou, s dělením 4 x 90° a s 360° brzdou vřetene
Spodní stůl robustní, průmyslové provedení
Úložiště pro 99 adaptéry a až 3 000 nástrojů
Automatické monitorování nulového bodu
Pohodlná a intuitivní obsluha pomocí horizontálního monitoru s dotykovou obrazovkou
Automatická detekce řezné hrany a monitorování nulového bodu
Ovládání nabídek pomocí dotykové obrazovky a střelky kompasu – jednoduché polohování kamery pro měření nastavených hodnot
Dynamický nitkový kříž pro automatické měření
4x rozhraní USB 2.0, datový výstup prostřednictvím USB. Výsledky měření lze přenášet do štítků, seznamů nebo do vlastního CNC stroje
Měření středu otáčení pomocí monochromatické kamery (volitelné).
Rychlé přesné měření v μm a nastavení nástrojů
20násobné zvětšení řezné hrany s 13,3"dotykovým monitorem/38násobné s 24" dotykovým monitorem
Konverze na projektorovou funkci s nitkovým křížem, polohovatelným
Integrovaná správa nástrojů, pro uchovávání např. nastavených hodnot a tolerancí a pro vytváření listů nastavení pro výrobu obrobků
Cena: plus doprava, balení, zácvik a uvedení do provozu.
