Kombinované nasazovací frézovací trny

Kombinované nasazovací frézovací trny

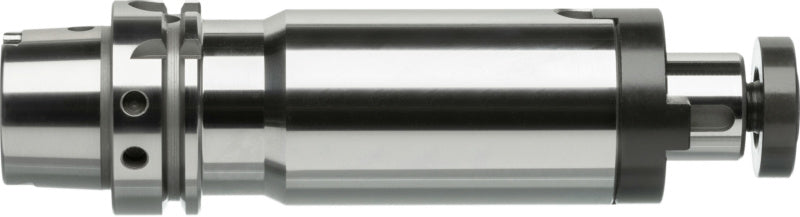

Podle normy ISO 12164 (DIN 69893)
Pro uchycení válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Všechny funkční povrchy jsou obrobené
Maximální soustřednost chodu 0,005 mm
S otvorem pro čip Balluff
Vnitřní chlazení pouze o rozměrech 160 mm a 200 mm
Předchozí norma DIN 69871 byla nahrazena normou ISO 12164.
1x kombinovaný nasazovací frézovací trn HSK63 nebo HSK100 (ISO 12164), vč. přídržného šroubu, klíče a unášecího kroužkuKombinované nasazovací frézovací trny

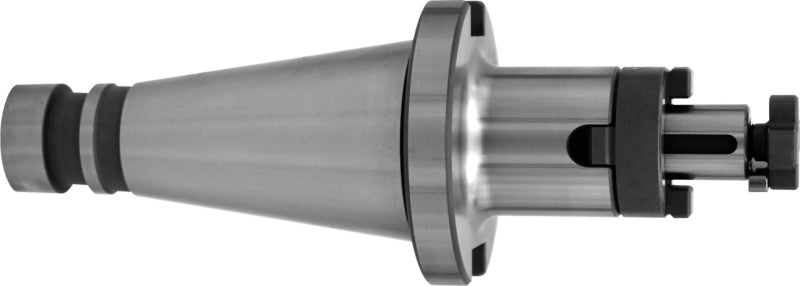

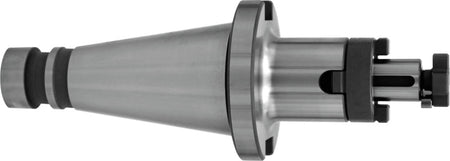

V souladu s normou ISO 7388-1 (DIN 69871)
Pro uchycení válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Všechny funkční povrchy jsou obrobené
Maximální soustřednost chodu 0,005 mm
Vnitřní chlazení pouze o rozměrech 160 mm a 200 mm
Předchozí norma DIN 69871-1 je nahrazena normou ISO 7388-1. Na vyžádání s kombinovanými nástrčnými frézovacími trny s ICS, šroub pro utahování frézy se objednává samostatně s IC DIN 6367.
1x kombinovaný nasazovací frézovací trn SK40 nebo SK50 (ISO 7388-1), vč. přídržného šroubu, klíče a unášecího kroužkuKombinované nasazovací frézovací trny

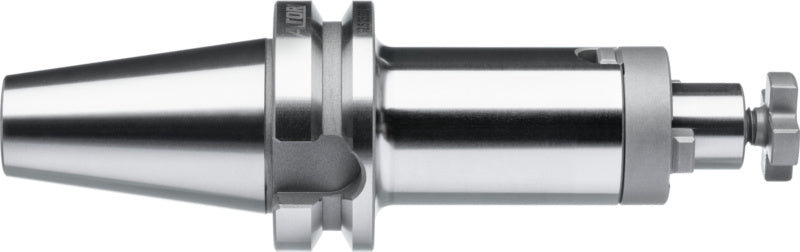

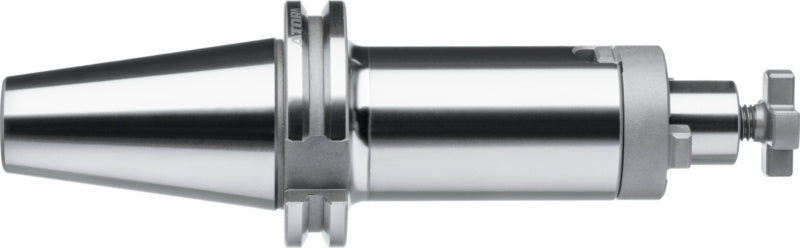

V souladu s normou ISO 7388-2 (JIS B6339/MAS-BT)
Pro uchycení válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Všechny funkční povrchy jsou obrobené
Maximální soustřednost chodu 0,005 mm
Vnitřní chlazení pouze o rozměrech 160 mm a 200 mm
Předcházející norma JIS B 6339 MAS BT byla nahrazena normou ISO 7388-2.
1x kombinovaný nástrčný frézovací trn BT40 (ISO 7388-2), vč. upevňovacího šroubu, klíče a unášecího kroužku
4050293714685

Technický list PDF ke stažení
