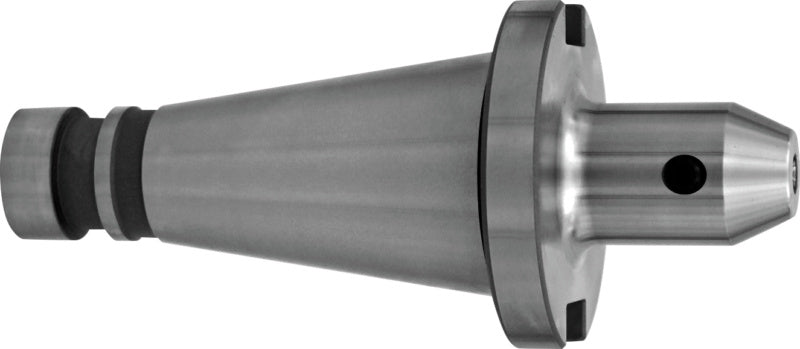

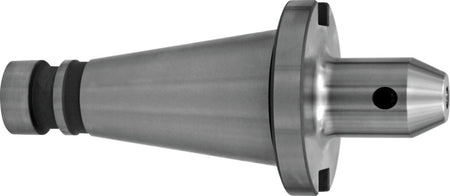

Lícní desky Weldon

Lícní desky Weldon
V souladu s normou DIN 2080
Pro upínání nástrojů s válcovou stopkou a upínací plochou podle DIN 1835 B.
Kalený
S plastovým ochranným kroužkem hran
Zabraňuje prokluzování nástroje při zachování vysoké soustřednosti chodu
Tolerance kuželové stopky podle normy DIN 2080
S kruhovou drážkou
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.
1x lícní deska (Weldon) SK40 (ISO 7388-1)Lícní desky Weldon
V souladu s normou ISO 7388-1 (DIN 69871)
Pro upínání nástrojů s válcovou stopkou a upínací plochou podle DIN 1835 B.
Legovaná cementační ocel s pevností v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Soustřednost chodu držáku nástroje, vnitřní kužel do upínacího průměru ≤ 0,005 mm
Všechny funkční povrchy jsou obrobené
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

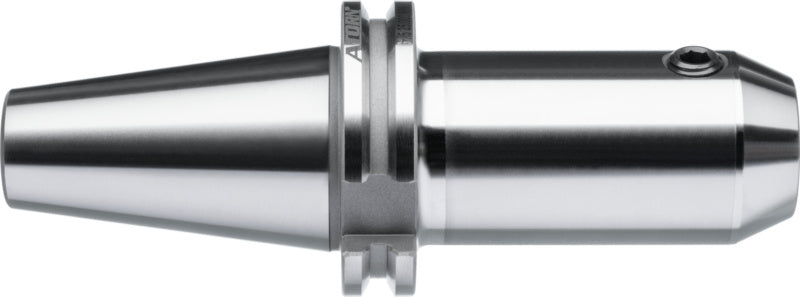

1x lícní deska (Weldon) SK40 neb SK50 (ISO 7388-1)Lícní desky Weldon
V souladu s normou ISO 7388-2 (JIS B6339/MAS-BT)
Pro upínání nástrojů s válcovou stopkou a upínací plochou podle DIN 1835 B.
Legovaná cementační ocel s pevností v tahu v jádru min. 950 N/mm²
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Soustřednost chodu držáku nástroje, vnitřní kužel do upínacího průměru ≤ 0,005 mm
Všechny funkční povrchy jsou obrobené
Předcházející norma JIS B 6339 MAS BT byla nahrazena normou ISO 7388-2.

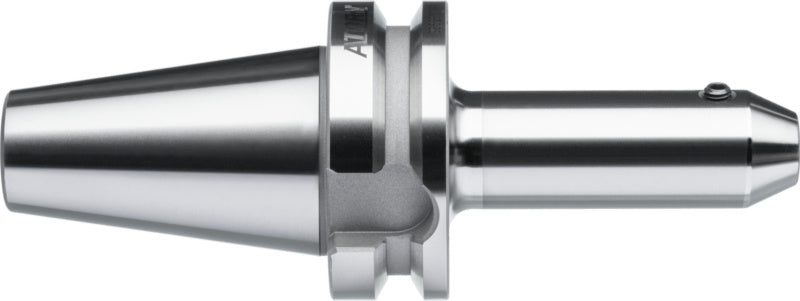

1x lícní deska (Weldon) BT40 (ISO 7388-2)
4050293706963

Technický list PDF ke stažení
