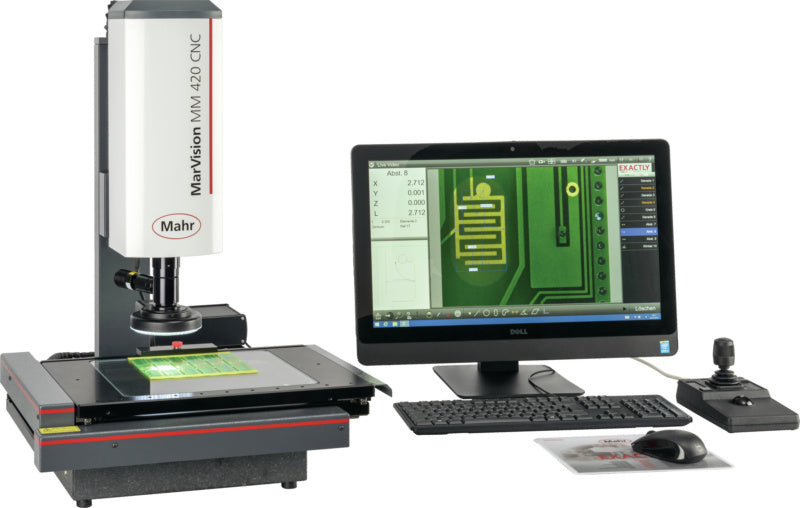

Měřicí video mikroskop CNC

Měřicí video mikroskop CNC
Motorem poháněný pohyb křížového stolu
Pro optické měření součástí, které nelze měřit dotykovým (kontaktním) způsobem, popřípadě to lze jen stěží.
PC s 23" dotykovou obrazovkou a operačním systémem MS Windows
4segmentové kruhové světlo LED a spodní osvětlení LED pro individuální způsoby osvětlení
Kamera USB s rozlišením 1,3 Mpx
integrované laserové ukazovátko pro pomoc s polohováním
Křížový stůl, poháněný motorem, obzvláště výhodný pro sériová měření.
export dat ve formátu CSV nebo TXT
datový výstup: Rozhraní USB a RS232
možnost: modul dxf pro měření s odkazem na data CAD
inteligentní zpracování obrazu pr měření standardní 2D geometrie
Přehledné geometrické funkce bez skrytých podnabídek
individuální řízení intenzity osvětlení pro horní a spodní osvětlení
Volné vycentrování os měřeného obrobku
Software M3: automatická detekce obrysů, kontrola tolerance v souladu s DIN/ISO, pohled na prvek se zadáním tolerance, pohled na součást s dimenzováním, zobrazení živého náhledu během měření, dodatečné uložení obrázků v rámci dokumentace

4247701

Technický list PDF ke stažení

Variant sku	39960530
Dopadající světlo	Kruhové segmentované světlo LED;1 x 360°;2 x 180°;4 x 90°
Hmotnost brutto	40 kg
Jmenovité napětí	240 V/AC
Kategorie produktu	Produkt B2B
Kód v harmonizovaném systému	90118000
Max. sekce obrazu	Průměr 9 mm
Max. zatížení stolu	20 kg
Min. sekce obrazu	Průměr 1,5 mm
Měřící stolek	Motorizováno
Označení baterie	0 - nehodí se
Polohovací pomůcka	Laserové ukazovátko
Počet akumulátorů / baterií	0 ks
Procházející světlo	LED
Rozsah měření osy x	200 mm
Rozsah měření osy y	100 mm
Rozsah měření osy z	200 mm
Tolerance měření délky mpe e1 (ex, ey)	1,9 µm + D/100 (D v mm)
Tolerance měření délky mpe e2 (exy)	2,9µm + D/100 (D v mm)
Typ kamery	USB 3.0, 25 snímků/s, 1,3 megapixelu
Typ objektivu	Motorizovaný objektiv se zoomem, 0,7x–4,5x
Včetně baterie	Ne
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	4 || Velká zařízení || 4
Weee-registration number	DE 75383601
Zvětšení	35–225x
