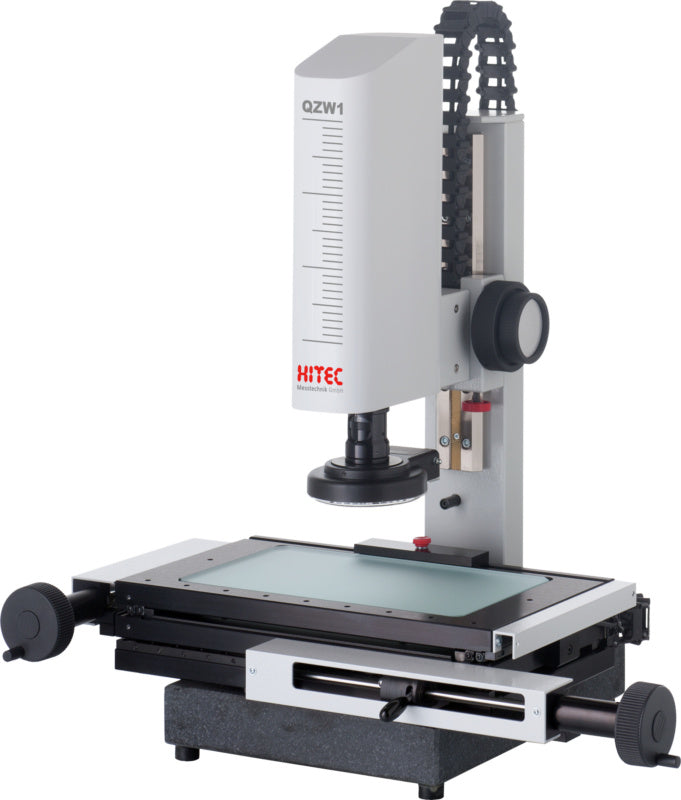

Měřicí video mikroskop QZW1

Měřicí video mikroskop QZW1
Ruční pohyb křížového stolu
Pro optické měření součástí, které nelze měřit dotykovým (kontaktním) způsobem, popřípadě to lze jen stěží.
PC s 23“ dotykovou obrazovkou a operačním systémem MS Windows
Stojany vyrobeny z přírodního tvrdého kamene
Pevný objektiv 40x
Čtyřsegmentové LED kruhové světlo a LED horní světlo
Kamera USB 3.0 s rozlišením 1,3 megapixelů
Integrované laserové ukazovátko pro pomoc s polohováním
křížový stůl, ruční, s rychlým a jemným přestavením
Měřicí a analytický software MetLogix M3
Inteligentní zpracování obrazu pro měření standardní 2D geometrie
Přehledné geometrické funkce bez skrytých podnabídek
individuální řízení intenzity osvětlení pro horní a spodní osvětlení
Volné vycentrování os měřeného obrobku
Software M3: automatická detekce obrysů, kontrola tolerance v souladu s DIN/ISO, pohled na prvek se zadáním tolerance, pohled na součást s dimenzováním, zobrazení živého náhledu během měření, dodatečné uložení obrázků v rámci dokumentace

609-3800

Technický list PDF ke stažení

Variant sku	39960300
Dopadající světlo	Kruhové segmentované světlo LED;1 x 360°;2 x 180°;4 x 90°
Hmotnost brutto	40 kg
Jmenovité napětí	240 V/AC
Kategorie produktu	Produkt B2B
Kód v harmonizovaném systému	90118000
Max. sekce obrazu	Průměr 8 mm
Max. zatížení stolu	20 kg
Měřící stolek	Ručně ovládaný
Označení baterie	0 - nehodí se
Polohovací pomůcka	Laserové ukazovátko
Počet akumulátorů / baterií	0 ks
Procházející světlo	LED
Rozsah měření osy x	200 mm
Rozsah měření osy x/y/z	200/100/150 mm
Rozsah měření osy y	100 mm
Rozsah měření osy z	150 mm
Rozsah měření v ose x/y	200/100 mm
Tolerance měření délky mpe e1 (ex, ey)	1,9 µm + D/100 (D v mm)
Tolerance měření délky mpe e2 (exy)	2,9µm + D/100 (D v mm)
Typ kamery	USB 3.0, 25 snímků/s, 1,3 megapixelu
Typ objektivu	Pevný objektiv 40x
Včetně baterie	Ne
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	4 || Velká zařízení || 4
Weee-registration number	DE 17340311
Zvětšení	40x
