Nasazovací frézovací trny s příčnou drážkou

Nasazovací frézovací trny s příčnou drážkou

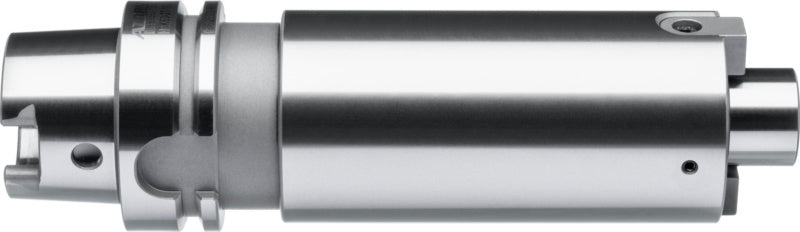

V souladu s normou ISO 12164 (DIN 69893), se zvětšeným průměrem nákružku
Pro upínání válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Vnitřní přívod chladicí kapaliny
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Maximální soustřednost chodu 0,005 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
S otvorem pro čip Balluff
Předchozí norma DIN 69871 byla nahrazena normou ISO 12164.
1x nasazovací frézovací trn s příčnou drážkou HSK63 nebo HSK100 (ISO 12164), s přídržným šroubemNasazovací frézovací trny s příčnou drážkou

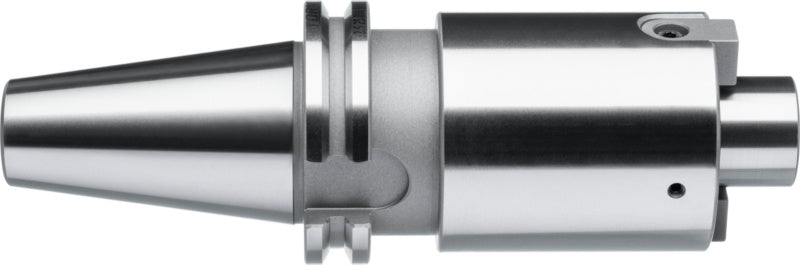

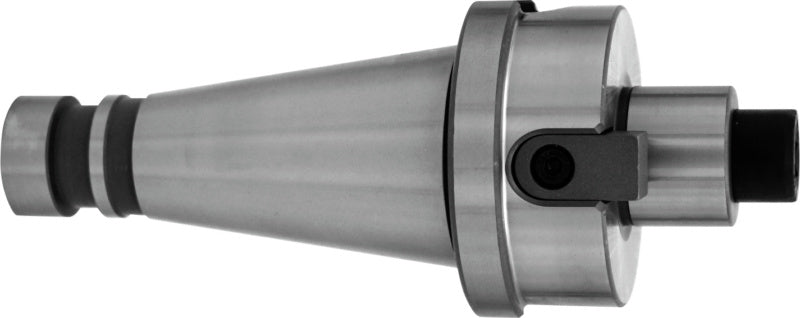

V souladu s normou ISO 7388-1 (DIN 69871), se zvětšeným průměrem nákružku
Pro upínání válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Vnitřní přívod chladicí kapaliny
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Maximální soustřednost chodu 0,005 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.
1x nástrčný frézovací trn s příčnou drážkou SK40 nebo SK50 (ISO 7388-1), s upevňovacím šroubemNasazovací frézovací trny s příčnou drážkou

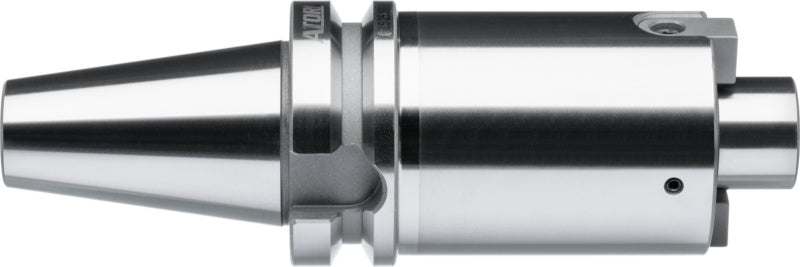

V souladu s normou ISO 7388-2 (JIS B6339 / MAS-BT), se zvětšeným průměrem nákružku
Pro upínání válcových a úhlových čelních fréz s podélnou drážkou podle DIN 842.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Vnitřní přívod chladicí kapaliny
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Maximální soustřednost chodu 0,005 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
Předcházející norma JIS B 6339 MAS BT byla nahrazena normou ISO 7388-2.
1x nasazovací frézovací trn s příčnou drážkou BT40 (ISO 7388-2), s přídržným šroubem
4050293714814

Technický list PDF ke stažení
