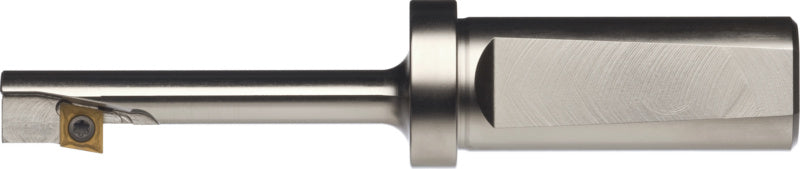

Oboustranné plátky pro zpětnou vrtací tyč, jednobřitá fréza
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro univerzální použití do 1300 N/mm² s CC..06, CC..09 a CC..12..
Zpětné zahlubování 180° s vyměnitelnými břitovými destičkami v rozsahu průměrů od 18,00–76,00 mm pro materiálové skupiny oceli, nerezové oceli, neželezné kovy, litiny a speciální slitiny pro použití v kusové i sériové výrobě.
Nosný materiál vyrobený z ušlechtilé oceli s upínací plochou v souladu s DIN 1835B
Standardní břitové destičky CC.. mohou být použity pro optimalizaci zakázek a minimalizování nákladů na nástroje
Přesně padnoucí destičky zajišťují optimální výsledek obrábění i za obtížných podmínek
Poniklovaný nástroj pro vysokou odolnost proti korozi
|
Variant sku |
11251180 |
|
Druh upnutí nástroje |
Válcová stopka HE |
|
Délka |
112 mm |
|
Délka vrtání |
62 mm |
|
Fitness hartl total |
0 |
|
Fitness not iron total |
0 |
|
Fitness stainless steel total |
0 |
|
Fitness titan/nickel/super total |
0 |
|
Kód v harmonizovaném systému |
82077010 |
|
Max. hloubka vložky |
40 mm |
|
Max. průměr vrtání |
76.0 mm |
|
Mezera zpětného obrábění |
47 mm |
|
Min. průměr otvoru |
10.5 mm |
|
Min. průměr vrtání |
15.0 mm |
|
Min./max. průměr vrtání |
15,0-76,0 mm |
|
Počet řezných hran |
1 ks |
|
Průměr nákružku |
25 mm |
|
Průměr stopky |
20 mm |
|
Průměr zapuštění |
18 mm |
|
Přívod chladicí kapaliny |
Ne |
|
Rozměr pojezdu |
4 mm |
|
Tolerance průměru dříku |
h6 |
|
Tvar dříku |
Válcový tvar, DIN 6535-HE |
|
Typy nástrojů podle normy din 4000 |
DDJ1 – držák nástroje – soustružení |
|
Vhodné pro břitové destičky |
CC..06 |
|
Vrcholový úhel |
90 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
