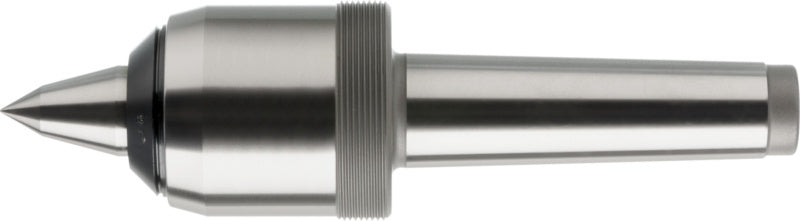

Otočný středicí hrot

Otočný středicí hrot
S těsnicím systémem TOP SEALING SYSTEM
Určeno pro použití na NC strojích, vhodné i pro všechny ostatní soustruhy.
Unášecí hrot 60°/40°.
Odtlačovací závit kalený a přesně broušený.
Odolná přesná ložiska pro tlumení radiálních a axiálních sil.
Pro vysoké otáčky.
Dlouhá životnost.
Přesnost vystředěného chodu je zaručena protokolem o zkoušce.
Těsnicí systém TOP SEALING SYSTEM poskytuje 3cestnou ochranu proti chladicí kapalině pro ložiska.
Bezúdržbový díky trvalému promazání.
Závisí na hmotnosti obrobku. TOP SEALING SYSTEM: 1. Chladicí kapalina neproniká přímo do těsnicího kroužku, ale teče se sníženou energií do prvního kanálku labyrintu. 2. Většina chladicí kapaliny se vpouští prvním přívodním otvorem. 3-4. Malé zbývající množství se seškrábne těsnicím kroužkem do druhého kanálku labyrintu a vypustí se druhým vypouštěcím otvorem.
1x otočný středicí hrot bez odtlačovací matice.
43.058-3

Technický list PDF ke stažení

Variant sku	22128030
Kód v harmonizovaném systému	84662098
Max. hmotnost obrobku	550 kg
Max. rychlost otáčení	7000 ot/min
Průměr adaptéru	14 mm
Průměr skříně	58 mm
Průměr špičky	25 mm
Rozměr závitu	M60 x 1,5
Tolerance házivosti	0.005 mm
Velikost kužele	3
Velikost morse kužele	MK 3
Velikost programování	110 mm
Velikost programování pro pouzdro	75 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
