Otvorový měřicí trn OD

U tohoto produktu je třeba v košíku do poznámky uvést jmenovitý měřený rozměr včetně tolerancí. V případě dotazů nás neváhejte kontaktovat.

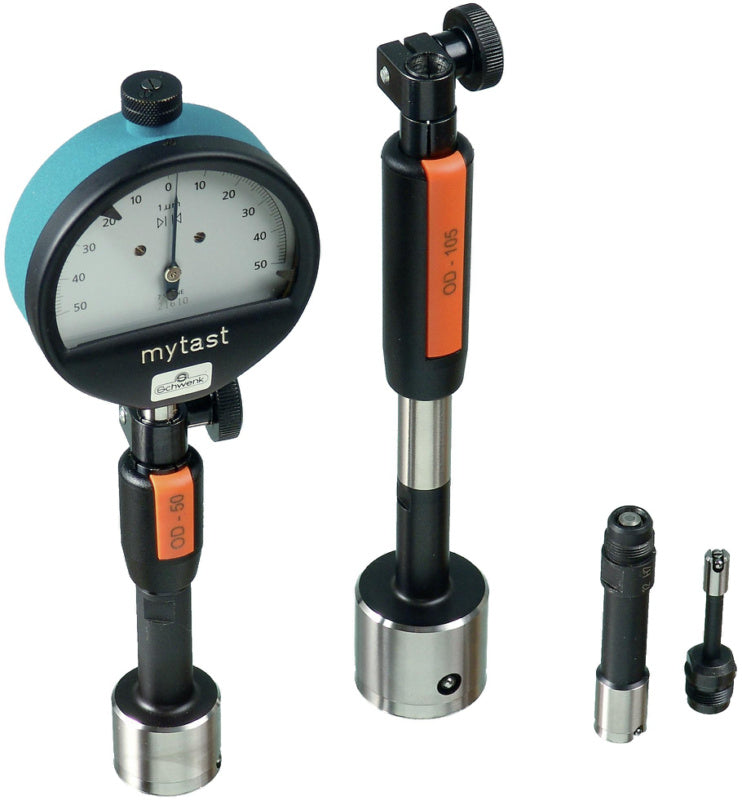

Otvorový měřicí trn OD

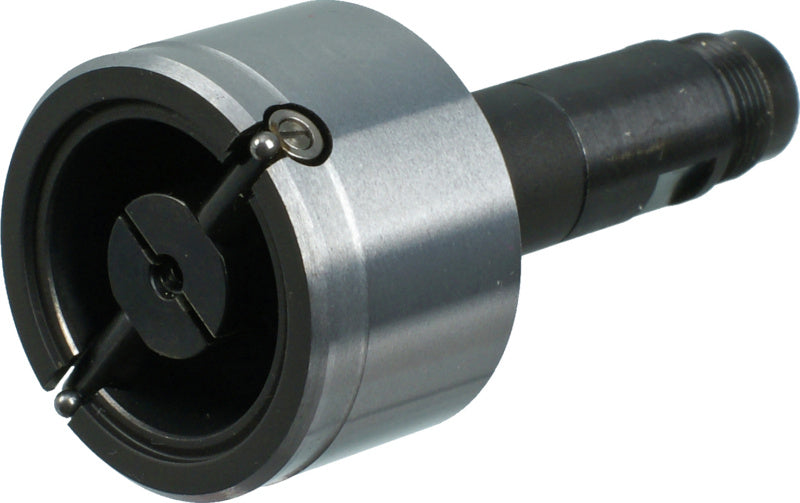

Provedení pro slepé otvory
Pro rychlé porovnání měření otvorů během sériové kontroly.
Mírně poddimenzovaná broušená objímka slouží k vedení a vystředění měřicího trnu v otvoru.
Měřicí dotyky a jehly z cementového tvrdokovu (odolné proti opotřebení)
Měřicí trn od průměru 130 mm lze dodat ve formě křížových nátrubků nebo křížových nátrubků s ližinami
Verze pro slepé díry se zmenšenými čelními rozměry
Snadno použitelné
Minimální doba měření
Maximální přesnost měření
Robustní a spolehlivé
Přizpůsobeno pro požadovaný průměr a toleranci otvoru
Pro provedení měření je vyžadován přídavný držák zařízení č. 33561, zobrazovací jednotka (číselníkový úchylkoměr, přesný úchylkoměr nebo indukční měřicí dotyková sonda) a nastavovací nástroj. Při objednání uveďte požadované hodnoty: průměr, výška a tolerance měření. Příplatek za rozsah tolerance nižší než 9 µm nebo vyšší 200 µm na vyžádání.
Verze pro průchozí otvory se zvětšenými předními rozměry je k dispozici na vyžádání
U průměrů pod 15 mm nelze maximální hloubku měření zvýšit pomocí držáku zařízení nebo pomocí standardních hloubkových rozšíření.
