PDJN držák s upínáním, negativní, levý
Běžná cena
2.206,18 Kč
Bez DPH
2.669,48 Kč
vč. DPH
Naše novinky nejen o tomto produktu
Máte dotaz?
PDJN držák s upínáním, negativní, pravý

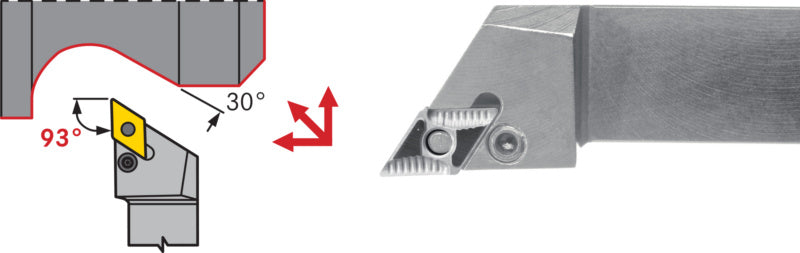

Pro kopírovací a podélné soustružení pomocí vyměnitelné břitové destičky DN
Pro kopírovací a podélné soustružení pomocí vyměnitelné břitové destičky DN 55°.
přesně vyrobený ocelový držák, brunovaný, kalený, systém kolenopákového upínače, typ D, úhel stoupání 93°, vrcholový úhel 55°, úhel podbroušení 0°
geometrie, optimalizovaná pro konturovací soustružení při velkých hloubkách posuvu a za náročných podmínek
negativní body geometrie zajišťují dobrou stabilitu a absorpci síly pro větší řezací hloubky
Pro kopírovací a podélné soustružení pomocí vyměnitelné břitové destičky DN
Pro kopírovací a podélné soustružení pomocí vyměnitelné břitové destičky DN 55°.
přesně vyrobený ocelový držák, brunovaný, kalený, systém kolenopákového upínače, typ D, úhel stoupání 93°, vrcholový úhel 55°, úhel podbroušení 0°
geometrie, optimalizovaná pro konturovací soustružení při velkých hloubkách posuvu a za náročných podmínek
negativní body geometrie zajišťují dobrou stabilitu a absorpci síly pro větší řezací hloubky
Technický list PDF ke stažení
|
Variant sku |
17838002 |
|
Din |
4983 |
|
Délka |
100 mm |
|
Délka hlavy |
28 mm |
|
Délka zápichu |
11 mm |
|
Kód v harmonizovaném systému |
82078019 |
|
Název iso |
PDJN R/L 1616 H11 |
|
Provedení nástrojů |
Levé |
|
Směr úhlu hřbetu |
Záporný |
|
Tvar vyměnitelné břitové destičky iso |
D || Typ D (kosočtverec 55°) || D |
|
Upínací systém |
P |
|
Velikost programování |
20 mm |
|
Vhodné pro břitové destičky |
DN.. 1104.. |
|
Výška hřídele |
16 mm |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel nastavení |
93 Stupňů |
|
Šířka dříku |
16 mm |
