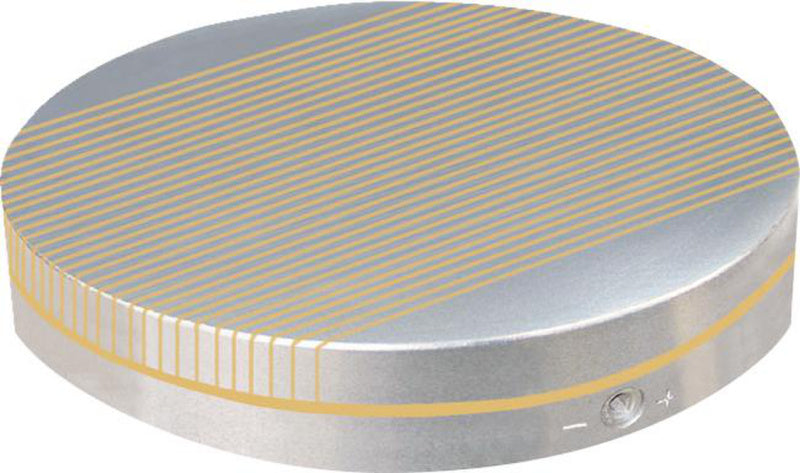

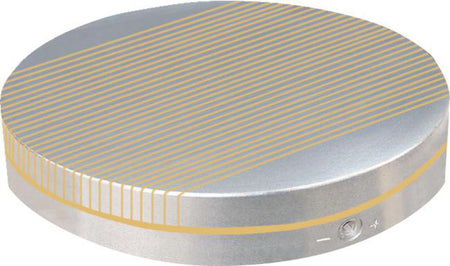

Permanentní kulaté magnety NEOMICRO

Permanentní kulaté magnety NEOMICRO
S velmi jemnou paralelní roztečí pólů P=1,9 mm.
Pro upínání malých a tenkých až středně velkých obrobků.
Výkonný magnetický systém s neodymovými magnety a nízkou výškou magnetického pole 8 mm.
Plynule variabilní nastavení síly usnadňuje zarovnání obrobku.
Obrábění na obou stranách ve středu pólové desky je možné s rozměrem J.
Mikro pólová rozteč magnetické upínací desky umožňuje upínání středně velkých a také velmi plochých dílů pro soustružení, broušení a elektroerozivní práce.
Nízká výška magnetického pole je ideální pro upnutí velmi úzkých a malých obrobků od průměru 150, jmenovitá adhezivní síla 100 N/cm2 (kde A = Ø 100: 70 N/cm2).
Pólovou desku lze opatřit otvory pro kolíky unášeče nebo středicí pomůcky, max. zavedení 5 mm.
Nízký profil a nízká hmotnost.
K dispozici s přírubou na vyžádání.
1x permanentní kulatý magnet, včetně šestihranného klíče.
24401100

Technický list PDF ke stažení

Variant sku	24367100
Hloubka osazení	4 mm
Hmotnost	3 kg
Jmenovitá upínací síla	70 N/cm²
Kód v harmonizovaném systému	85059029
Magnetický, aktivní délka	77 mm
Max. rychlost otáčení	780 ot/min
Obrábění panelu sloupku, hloubka	14 mm
Obrábění panelu sloupku, průměr	20 mm
Obrábění panelu sloupku, průměr x hloubka	20 x 14 mm
Opotřebení plochy pólů	5 mm
Průměr centrování (h7)	60 mm
Průměr roztečné kružnice	85 mm
Průměr středícího otvoru	85 mm
Průměr upínací desky	100 mm
Rozteč pólů ne	1.4 mm
Rozteč pólů st	0.5 mm
Rozteč pólů st/ne	0,5/1,4 mm
Upevnění, hloubka otvoru	10 mm
Upevňovací závit	M8
Výška	50 mm
Výška magnetického pole	8 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
