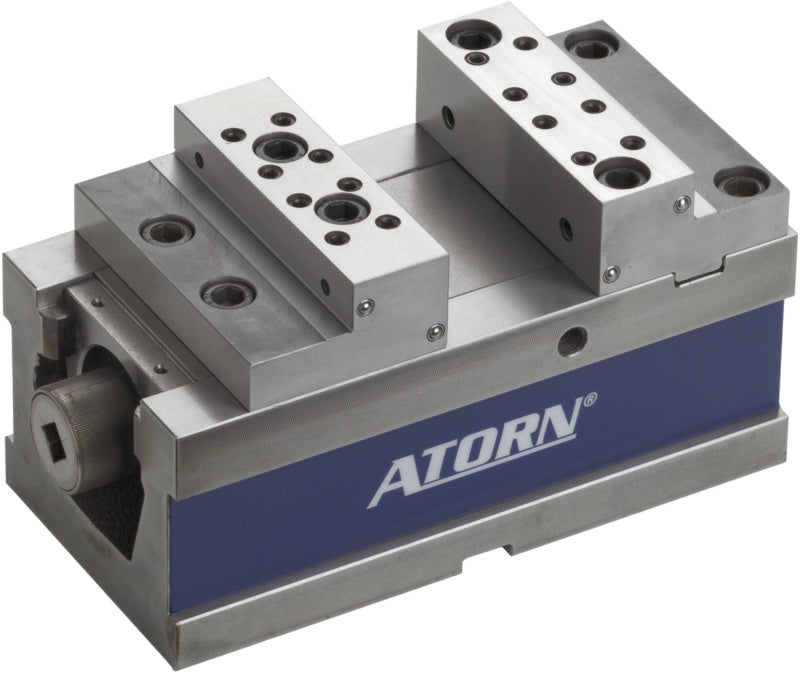

Pětiosý strojní kompaktní svěrák

Pětiosý strojní kompaktní svěrák
Mechanický/mechanický upínací systém.
Kompaktní konstrukce zajišťuje maximální míru volnosti a umožuje optimální přístupnost pro 3osé a 5osé obrábění. Vhodné pro frézovací stroje a obráběcí centra.
Robustní základní konstrukce vyrobená z litiny z kuličkovým grafitem GJS-600
Patentované rychlé přestavení šířky upínání
Velký rozsah upínání díky využití odstupňovaných čelistí
Balíček podložky Belleville k dopnutí
Odstupňované čelisti s připínacím přípravkem pro připínací lišty
Rozsah upínání lze na vyžádání upravit
Velmi nízká ztráta upínací síly a bezpečné přídržné síly
Zapouzdřené vřeteno znamená, že není ovlivněno nečistotami
Žádný závit v rozsahu upnutí
Snadná obsluha pomocí momentového klíče (½palcový čtvercový unašeč)
Svorku lze ovládat čtyřhranným unašečem standardního ráčnového nástroje nebo momentového klíče.
1x kompaktní svorka, včetně stupňovitých čelistí a 4x nastavitelných svorek
21880062

Technický list PDF ke stažení

Variant sku	28741126
Délka	273 mm
Délka těla	250 mm
Délka základny korpusu	250 mm
Hloubka upínání	8 mm
Hmotnost	23.2 kg
Kód v harmonizovaném systému	84662098
Max. šířka upnutí	90 mm
Max. šířka upnutí pro stupňovité reverzní čelisti	178 mm
Max. šířka upnutí s uchopovací/výkyvnou čelistí	202 mm
Min. šířka upnutí	0 mm
Min. šířka upnutí pro stupňovité reverzní čelisti	0 mm
Min. šířka upnutí s uchopovací/výkyvnou čelistí	10 mm
Min./max. šířka upnutí	0-90 mm
Min./max. šířka upnutí pro stupňovité reverzní čelisti	0-178 mm
Min./max. šířka upnutí s uchopovací/výkyvnou čelistí	10-202 mm
Tahová síla	40 kN
Typ	Kompaktní svorka
Upínací výška	100 mm
Utahovací moment	105 Nm
Výška těla	100 mm
Výška upevnění	175 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Zdvih dráhy šoupátka	18 mm
Šířka	125 mm
Šířka drážky	20 mm
Šířka klíče	13 mm
Šířka těla	126 mm
Šířka základny korpusu	126 mm
Šířka čelistí	125 mm
