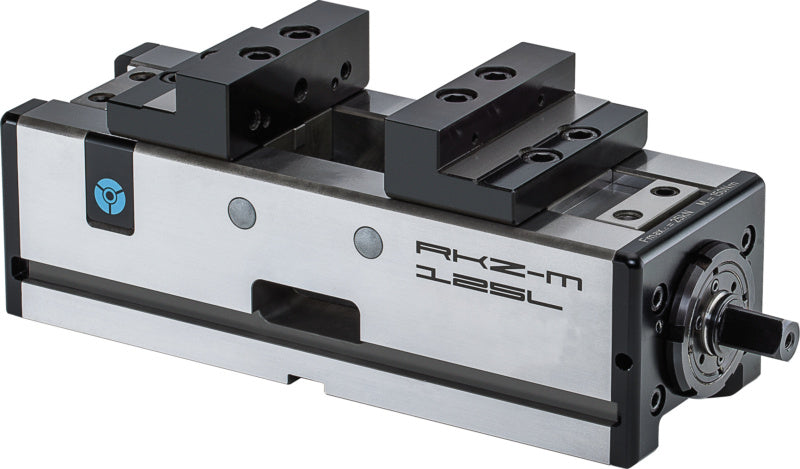

Pětiosý strojní středový upínač RKZ-M
Naše novinky nejen o tomto produktu
Máte dotaz?
Mechanický/mechanický upínací systém
Pro použití na NC strojích, zvláště pro pětiosé obrábění.
Středové upnutí se dvěma pohyblivými čelistmi.
Mechanický upínací systém bez zesilovače výkonu.
Ruční aktivace.
Ocelové základní těleso je kaleno a broušeno na všech stranách, lze upnout na 3 stranách.
Rozměr G-0,02 mm.
Kompaktní konstrukce.
Středová přesnost objímky: ± 0,02 mm – Přesnost opakovaného upnutí: 0,01 mm.
Konstantní upínací síla pro každou upínací operaci a velká přesnost opakovaného upnutí při použití momentového klíče.
Velký rozsah upnutí.
1x svěrák RKZ-M, včetně odstupňovaných čelistí
|
Variant sku |
28760051 |
|
Délka 2 |
15 mm |
|
Délka těla |
140 mm |
|
Kód v harmonizovaném systému |
84662098 |
|
Max. délka |
167 mm |
|
Max. výška |
75 mm |
|
Max. šířka upnutí |
39 mm |
|
Max. šířka upnutí pro stupňovité reverzní čelisti |
75 mm |
|
Max. šířka upnutí slotu 2 inverzních čelistí |
111 mm |
|
Max. šířka upnutí slotu inverzních čelistí |
75 mm |
|
Min. šířka upnutí |
0 mm |
|
Min. šířka upnutí pro stupňovité reverzní čelisti |
36 mm |
|
Min. šířka upnutí slotu 2 inverzních čelistí |
72 mm |
|
Min. šířka upnutí slotu inverzních čelistí |
36 mm |
|
Min./max. šířka upnutí |
0-39 mm |
|
Min./max. šířka upnutí pro stupňovité reverzní čelisti |
36-75 mm |
|
Min./max. šířka upnutí slotu 2 inverzních čelistí |
72-111 mm |
|
Min./max. šířka upnutí slotu inverzních čelistí |
36-75 mm |
|
Tahová síla |
10 kN |
|
Výška |
10 mm |
|
Výška těla |
55 mm |
|
Výška čelistí |
20 mm |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Šířka drážky |
12 mm |
|
Šířka těla |
52 mm |
|
Šířka upnutí |
39 mm |
|
Šířka upnutí, slot |
39 mm |
|
Šířka čelistí |
50 mm |
