Ploché spirálové sklíčidlo pro soustruh DURO-M DIN 6350, tvar A

Ploché spirálové sklíčidlo pro soustruh DURO-M DIN 6350, tvar A
Ruční sklíčidlo, pro zadní šroubení

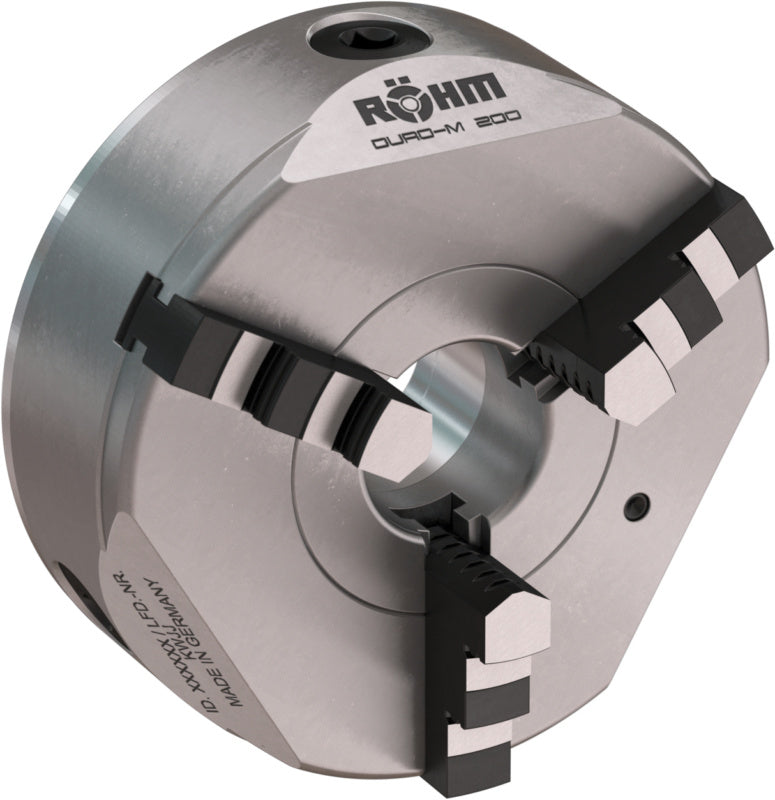

Duro-M je ručně ovládané rotační sklíčidlo soustruhu se spirálovým věncem a průchozím otvorem. Používá se hlavně na konvenčních soustruzích pro obrábění soustružených dílů.
Těleso sklíčidla (a všechny ostatní součásti) z oceli
Středové upínání
Vysoká upínací síla
Vysoká přesnost vystředěného běhu
Optimalizováno pro hmotnost a setrvačnost hmoty
Minimální rušivá kontura
Tříčelisťové sklíčidlo soustruhu
Duro-M je také k dispozici s dvojitým vodítkem čelistí jako volitelné vybavení.
Obrobky s různými upínacími průměry lze upnout velmi rychle a není zapotřebí měnit polohu čelistí.
Manipulační okraj
Používá se pro konvenční upínání, horizontální a vertikální soustruhy, stejně jako frézky, otočné stoly a děliče.
Sklíčidla s dalšími průměry na vyžádání.
Ref. č. 22386011 až 22386072 – soustružnické tříčelistové sklíčidlo s vrtacími a soustružnickými čelistmi
Ref. č. 22411021 až 22411081 – soustružnické tříčelistové sklíčidlo s prostými čelistmi a reverzními horními čelistmi.
Odpovídající klíč sklíčidla je součástí dodávky.
185300

Technický list PDF ke stažení

Variant sku	22386011
Din	6350-1
Délka	14.5 mm
Délka 3	37 mm
Hloubka osazení	3 mm
Hmotnost	1.519 kg
Kód v harmonizovaném systému	84662091
Max. rychlost otáčení	7000
Max. točivý moment	30 Nm
Počet čelistí	3 ks
Průchozí otvor	19 mm
Průměr roztečné kružnice	67 mm
Průměr středícího otvoru	56 mm
Tahová síla	13 kN
Vnější průměr	80 mm
Výška sklíčidla (bez čelistí)	39.5 mm
Výška čelistí	14 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka čtyřhranu	6 mm
