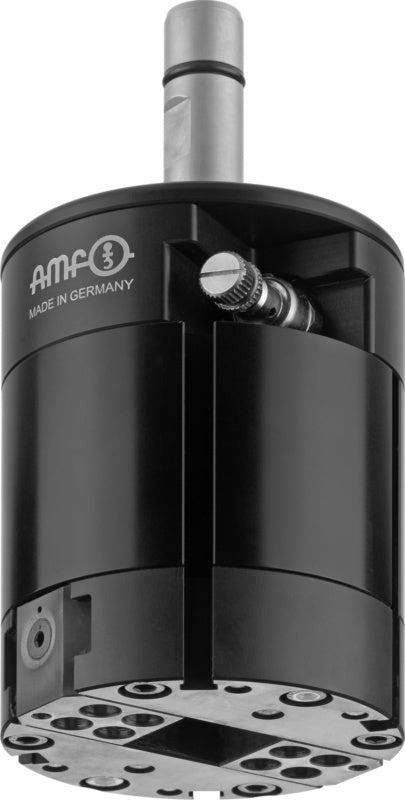

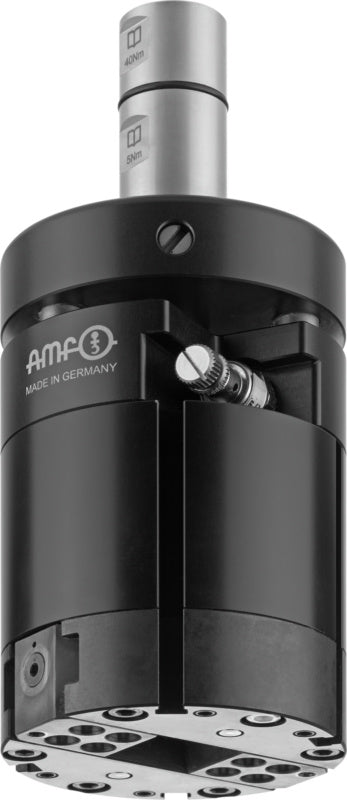

Pneumatický upínací svorník
S protivážnou jednotkou pro manipulaci s obrobky v obráběcím nástroji
Upínací svorník disponuje funkcí plně automatické výměny obrobku na obráběcím nástroji při obrábění. Výměna je prováděna z obráběcího nástroje frézovacího stroje a usnadňuje transport obroku mezi úložištěm dílů a upínacím zařízením.
Zařízení je poháněno stlačeným vzduchem, který je veden přes vřeteno stroje. Upínací svěrník se zavírá pneumaticky a otevírá se pomocí pružiny. Integrovaná funkce protizávaží CX fungující na principu pružiny ochraňuje nástroj, vřeteno stroje a obrobek a vyrovnává různé odchylky a nerovnosti.
Max. dovolená rychlost otáček: 20 [ot/min].
Vhodné pro upevnění Weldon a hydraulická expanzní sklíčidla.
Pro provozní okolní teplotu mezi 0 °C a 60 °C.
Přemísťování obrobků až do 8 kg.
Obsah dodávky zahrnuje tři náhradní těsnění
K dispozici ve dvou verzích pro velikosti obrobku do max. 50 mm nebo max. 70 mm.
Protivážná funkce (Z: 5 mm, C: +/- 3°) optimálně chrání všechny součásti a vyrovnává různé odchylky a nerovnosti.
Svěrnou sílu lze snadno přestavit pomocí regulačního ventilu tlaku a přizpůsobit tak dle různých vlastností obrobků.
Snadno vyměnitelné upínací vložky pro manipulaci s obrobky s různou geometrií.
Snadná implementace bezobsluhových směn zajišťuje vyšší využitelnost strojů a
vyšší flexibilitu.
Výrazně kratší doba nastavování pro malé a středně velké série.
1x pneumatický upínací svorník s protivážnou jednotkou.
