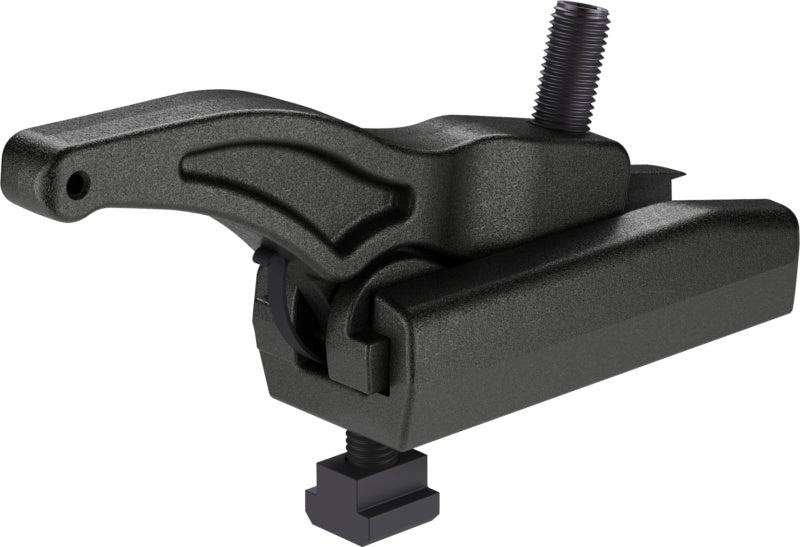

pohyblivý silový upínač

pohyblivý silový upínač
Dlouhá verze
Pro rychlé a bezpečné upínání na stolech strojů a zařízení.
Používá se v T drážkách 14–28 mm a na rastrových deskách M12 a M16.
Robustní upínací prvek vyrobený z legované zušlechtěné oceli pro variabilní upínací výšky na posuvném základovém prvku.
Čtyři různé varianty tlačného prvku
Plynule nastavitelný upínací prvek z legované, tepelně zpracované oceli, v kované, pozinkované verzi.
Jako volitelná možnost je tlačný prvek k dispozici v hladké a drážkované verzi.
nízká konstrukční výška
upínací síla až 30 kN nebo 43 kN
plynule nastavitelná výška a délka
pro použití v T-drážkách 14–24 mm nebo v roštových deskách M12 a M16
2 varianty tlačného prvku
Montážní souprava na vyžádání se šroubem s plochou válcovou hlavou a posuvnými bloky ve tvaru T, obj. č. 26242414 – 426 střední prvek k dispozici na vyžádání.

556186

Technický list PDF ke stažení

Variant sku	26242330
Délka	135 mm
Délka 2	13 mm
Délka 3	25 mm
Kód v harmonizovaném systému	84661038
Max. délka ramene výložníku	110 mm
Max. výška upnutí	68 mm
Min. délka ramene výložníku	13 mm
Min. výška upnutí	6 mm
Min./max. délka ramene výložníku	13-110 mm
Min./max. výška upnutí	6-68 mm
Rozměr závitu	M12
Rozměr závitu 2	M16 || Jmenovitý průměr 16 mm || M16
Tahová síla	30
Výška	36 mm
Výška 2	85 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka	54 mm
Šířka drážky	14 mm
Šířka klíče	8 mm
