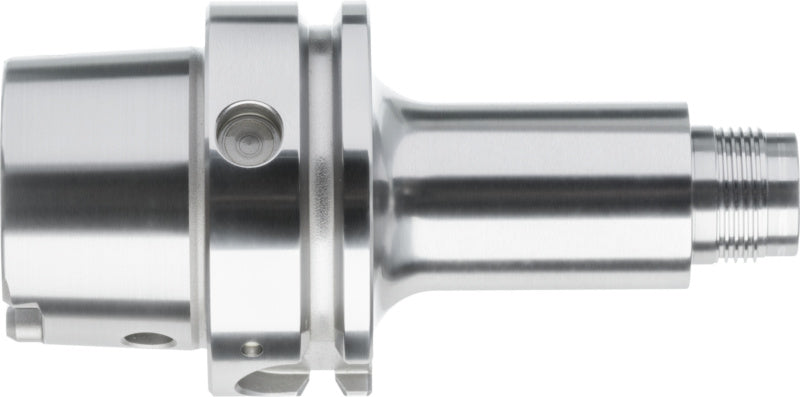

Přesná upínací kleština CENTRO|P

Přesná upínací kleština CENTRO|P
V souladu s normou ISO 12164 (DIN 69893)
Pro upínání nástrojů s válcovou stopkou a upínací síly do tolerance stopky h10, pro ekonomické obrábění jednotlivých a sériových dílů s přesným výsledkem obrábění.
Upínací síly jsou distribuovány rovnoměrně po celé válcové ploše pláště a díky optimálně přijatým radiálním silám se dosahuje dokonalých povrchů.
Systémová soustřednost chodu 3 µm s upínací kleštinou Fahrion HP/HPD č. 23323.
30° lichoběžníkový závit s leštěným, extra dlouhým dvojitým vedením.
Přesné vycentrování upínací matice.
Upínací kleština je plně obemknuta v kuželu sklíčidla pro optimální stabilitu a rovnoměrné rozdělení upínacích sil.
Upínací kleštiny HPD lze použít pro vnitřní chlazení, č. 23360-916-941.
Ideální pro obrábění HPC a HSC.
Odolné vůči kolísání teplot.
Se speciální kluznou povrchovou úpravou pro nižší tření.
Vynikající tlumicí vlastnosti.
1x přesná upínací kleština CENTRO|P; bez upínací matice a bez dorazového šroubu.
44326001000

Technický list PDF ke stažení

Variant sku	23760050
Din	69893-1 || Duté kuželové stopky s přírubovou kontaktní plochou – Část 1: Duté kuželové stopky typu A a C, rozměry a provedení || 69893-1
Druh upnutí nástroje	HSK 63
Délka válcové části	100 mm
Forma	A
Hloubka zasunutí	71 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661020
Max. rozsah upnutí	10 mm
Max. utahovací moment	55 Nm
Min. rozsah upnutí	1 mm
Min./max. rozsah upnutí	1-10 mm
Přívod chladicí kapaliny	Vnitřní osový
Rozměr závitu	M12 x 1
Typ kleštiny	ER 16 (426 E)
Typ stopky	HSK 63 || Kuželový řezací bod s dutým dříkem 63 || HSK 63
Typ upínací matice	HPC 16
Typ zařízení na držení nástroje	Upínací kleština ER
Vnější průměr	30 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
