Přesné CNC sklíčidlo pro vrták | PROPAGAČNÍ AKCE

Přesné CNC sklíčidlo pro vrták | PROPAGAČNÍ AKCE
V souladu s normou ISO 7388-1 (DIN 69871)
Pro použití na obráběcích centrech a CNC strojích s výměnou nástrojů.
100 % kontrola radiálního házení s různými ∅ zkušebního trnu v různých bodech měření na základě DIN ISO 10888
Tolerance házivosti 0,03 mm nad celkový rozsah upínání
Se šnekovým závitem
Tvar A, se strmým kuželem, žádný vnitřní přívod chladicí kapaliny
Zůstává bezpečně upnutí i při náhlém zastavení vřetene
Předcházející norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

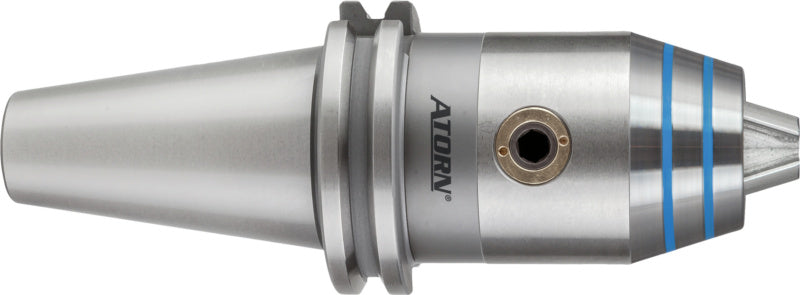

1× přesné CNC sklíčidlo pro vrtáky SK40 (ISO 7388-1)
21040100

Technický list PDF ke stažení

Variant sku	21329550
Din	69871-1
Druh upnutí nástroje	SK 40
Délka 2	103 mm
Délka válcové části	90 mm
Délka, otevřeno	103 mm
Forma	A
Iso	7388-1
Kvalita vyvážení	G 6,3 při 25000 ot/min
Kód v harmonizovaném systému	84661020
Max. šířka upnutí	16 mm
Min. šířka upnutí	0.5 mm
Min./max. šířka upnutí	0,5-16 mm
Přívod chladicí kapaliny	Ne
Směr běhu	Pravý/levý chod
Tolerance házivosti	0.020 mm
Typ stopky	SK40 || Strmý kužel 40 || SK40
Typ zařízení na držení nástroje	Sklíčidlo pro vrták
Vnější průměr	57 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
