Přesné sklíčidlo

Přesné sklíčidlo
Podle normy ISO 12164 (DIN 69893)
Pro upínání nástrojů s válcovou stopkou bez ztráty neházivosti a upínací síly do tolerance stopky h10, pro ekonomické obrábění jednotlivých a sériových dílů s přesným výsledkem obrábění. Ideální pro obrábění HPC a HSC.
30° lichoběžníkový závit s leštěným, extra dlouhým dvojitým vedením se speciální kluznou povrchovou úpravou pro nižší tření
Upínací síly jsou distribuovány rovnoměrně po celé válcové ploše pláště a díky optimálně přijatým radiálním silám se dosahuje dokonalých povrchů
Přesné vycentrování při utahování upínací matice
Odolné vůči vyskytujícímu se kolísání teplot a zcela vhodné pro sušicí procesy a frézování tvrdých materiálů do 200 °C
Zesílené tělo sklíčidla na průměr upínací matice zajišťuje enormní stabilitu při optimální chybné kontuře
Velmi nízká systémová soustřednost chodu 3 µm s 2µm upínacími kleštinami ATORN UP. S utěsněnými upínacími kleštinami Fahrion 2 µm HPD do 80 bar pro vnitřní chlazení (bez těsnicí podložky)
Plně obklopeno kuželem sklíčidla pro optimální stabilitu a rovnoměrné rozdělení upínacích sil
Retenční síla je dvojnásobná než u konvenčních upínacích kleštin
Předchozí norma DIN 69871 byla nahrazena normou ISO 12164.

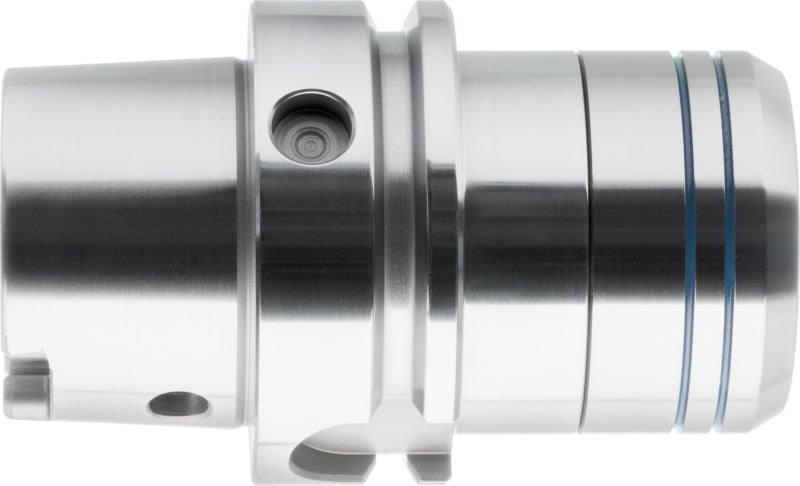

1x přesná upínací kleština HSK63 ER (ISO 12164)
4050293353570

Technický list PDF ke stažení
