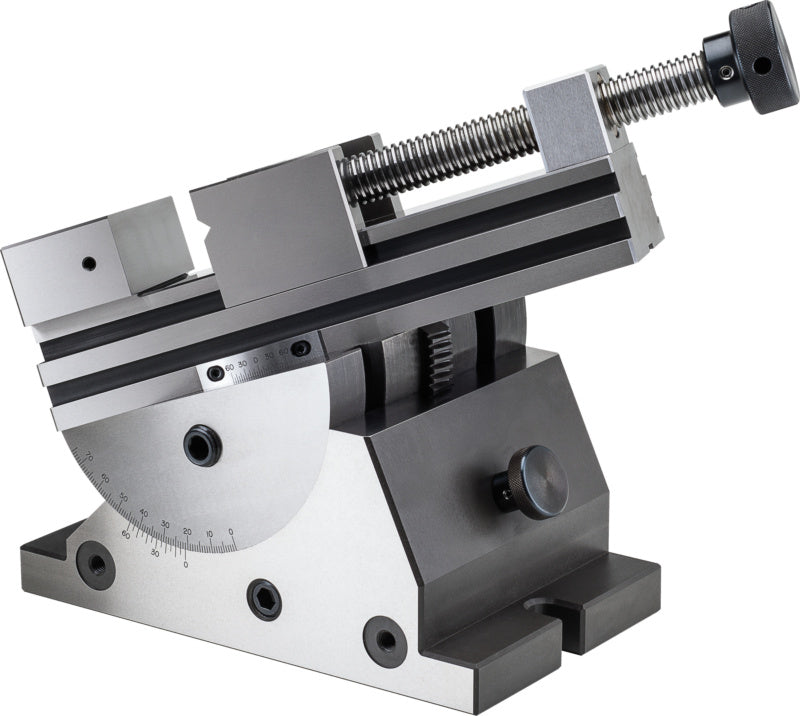

Přesný sinusový svěrák PS-ZD

Přesný sinusový svěrák PS-ZD
Aktivace prostřednictvím lichoběžníkového vřetena
Pro brusné a kontrolní práce.
Vyrobeno z legované nástrojové oceli.
Kalené a přesně broušené.
Tolerance kolmosti 0,005 mm / 100 mm, tolerance rovnoběžnosti 0,002 mm / 100 mm.
Přesné úhlové nastavení probíhá pomocí koncových měrek (viz. od č. 32050 dále).
Rozsah nastavení 360° a 2x 60°.
Dvourozměrné nastavení úhlu pomocí nonia se 3 úhlovými minutami.
Šroub pro jemné nastavení ve spodní části umožňuje přesné nastavení úhlu.
Objímky lze nuceně zablokovat v jakémkoli úhlu.
Výkres „Š“ = 2x M5x15.
Dvourozměrné nastavení úhlu a otočení o 360°.
1x přesný sinusový svěrák PS-ZD
R370782

Technický list PDF ke stažení

Variant sku	28620100
Délka 2	33 mm
Délka 3	45 mm
Délka těla	160 mm
Délka základny korpusu	180 mm
Horizontálně zabroušený hranol	Ano
Kód v harmonizovaném systému	84662098
Max. úhlová stupnice	120 Stupňů
Min. úhlová stupnice	0 Stupňů
Min./max. úhlová stupnice	0-120 Stupňů
Model	PS-ZD 70
Tolerance zarovnání	0,002/100 mm
Vzdálenost 2	65 mm
Výška	137 mm
Výška 2	32 mm
Výška čelistí	30 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Úhel	360 Stupňů
Řez	5 mm
Šířka 3	110 mm
Šířka upnutí	80 mm
Šířka čelistí	70 mm
