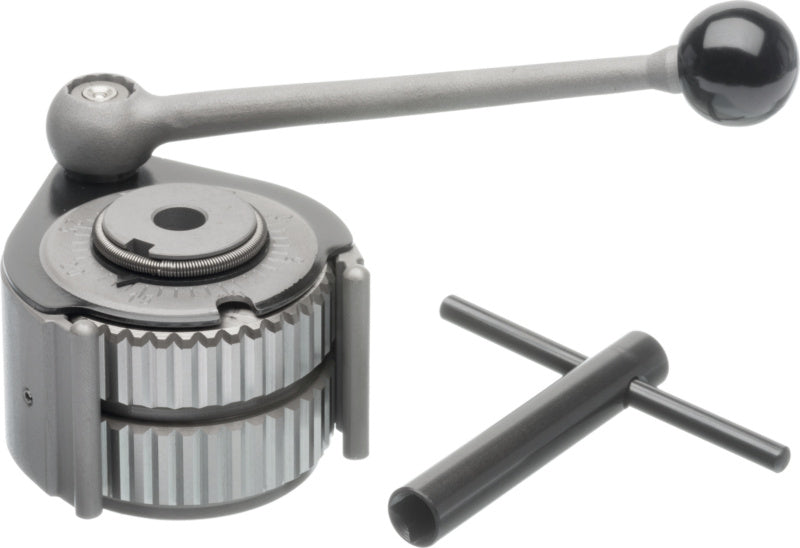

Rychlovýměnný ocelový držák nože

Rychlovýměnný ocelový držák nože
Pro uchycení výměnných držáků nože. Volba rychlovýměnného držáku nože Multifix a výměnného držáku nože se řídí podle výkonu pohonu, šířky saní nástroje a výšky soustružnického nože.
Otvor ve středicím kotouči je třeba zvětšit na rozměr upínacího šroubu.
Přesná výroba díky vysoké přesnosti opakování (0,01 mm)
Mnohotvárné výrobní možnosti (možných 40 poloh nástroje)
Rychlé a bezproblémové nastavení výšky díky seřizovacímu šroubu
Extrémně flexibilní díky modulární konstrukci

22240050

Technický list PDF ke stažení

Variant sku	22240050
Kód v harmonizovaném systému	84661031
Max. hloubka hrdla / šířka držáku	30 mm
Max. hnací síla soustruhu	1.1 kW
Max. průměr vývrtu	13 mm
Max. šířka jezdce	80 mm
Max. šířka ocelového držáku	70 mm
Ocelová podpěra	6
Průměr normálního otvoru	13 mm
Středový otvor	10 mm
Velikost ocelové hlavy držáku	Aa
Velikost přepínacího držáku	Aa;D12
Výška	36 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
