Smršťovací sklíčidlo pro „objemové smrštění“

Smršťovací sklíčidlo pro „objemové smrštění“
V souladu s normou ISO 7388-1 (DIN 69871) s opakovaně uzavíratelnými otvory chladicí kapaliny
Pro upínání fréz a vrtáků s válcovou stopkou v toleranci h6. Vhodné pro obrábění v těžkém provozu.
Zajišťuje maximální soustřednost chodu 0,003 mm
Rovnoměrný stisk a uvolnění nástrojů z karbidu a HSS
Tvrdost 52 + 2 HRC
Maximální tlak chladicí kapaliny 80 barů
Dráha nastavení 10 mm, lze nastavit na obou stranách
4 dodatečné vývrty pro jemné vyvážení
S otvorem pro čip Balluff
Geometrie výrazně zlepšuje tlumení
Vysoké přenositelné momenty
Vysoký výkon při úběru třísek; perfektní pro obrábění HSC
Chrání vřeteno a stroj
Ideální pro vysoké otáčky
Lepší kvalita povrchů
Předchozí norma DIN 69871-1 byla nahrazena normou ISO 7388-1.

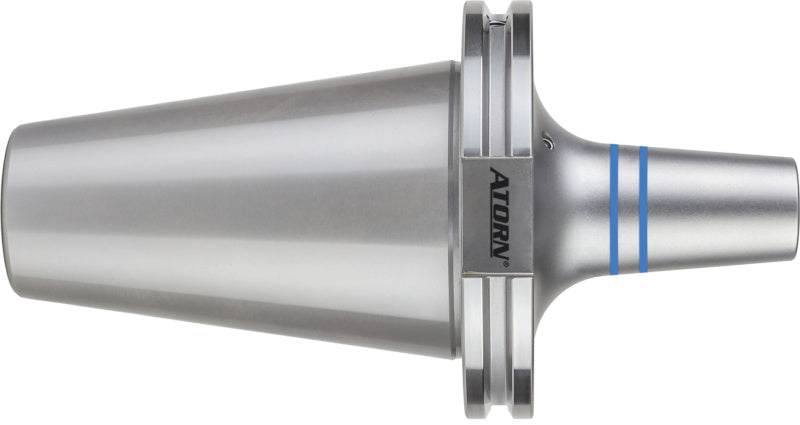

1x upínací pouzdro s rovnoměrným stiskem SK50 (ISO 7388-1)
21044671

Technický list PDF ke stažení

Variant sku	23424787
Din	69871-1
Druh upnutí nástroje	SK 50
Délka válcové části	100 mm
Forma	AD/AF
Iso	7388-1
Kuželový průměr	44 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661038
Max. dráha nastavení	10 mm
Max. hloubka upnutí	62 mm
Průměr upnutí	32 mm
Přívod chladicí kapaliny	KKB || Uzavíratelné otvory chladicího potrubí || KKB
Tolerance házivosti	0.003 mm
Typ stopky	SK50 || Strmý kužel 50 || SK50
Typ zařízení na držení nástroje	Smršťovací upínač
Vhodné pro závit	M16 x 1 || Jmenovitý průměr 16 mm x stoupání závitu 1 mm || M16 x 1
Vnější průměr	55.9 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka klíče	5 mm
