Spirálové pouzdro soustruhu DURO-M BVV (modifikovaná DIN 6350)

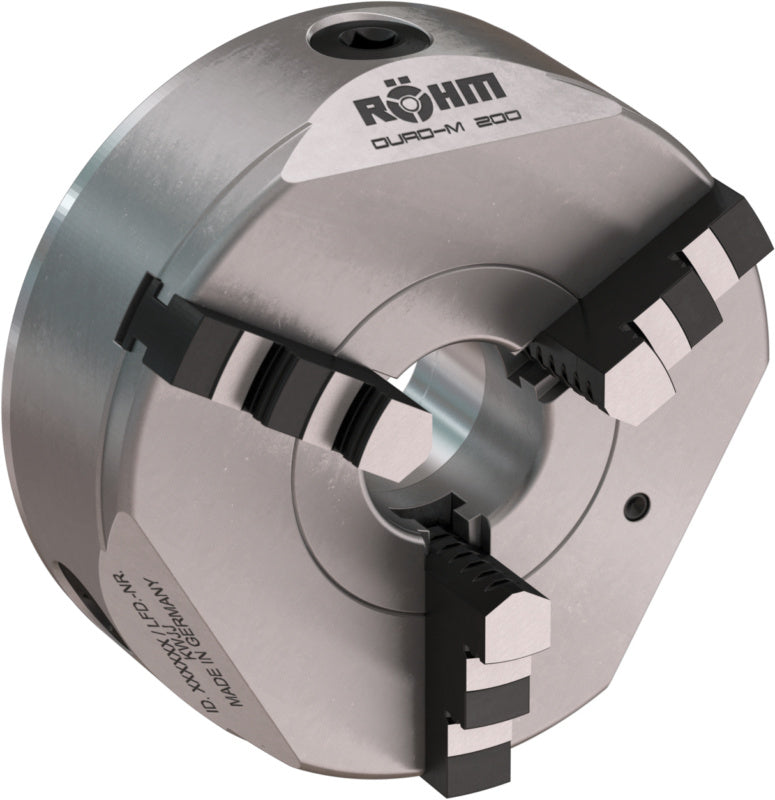

Ploché spirálové sklíčidlo pro soustruh DURO-M DIN 6350, tvar A
Ruční sklíčidlo, pro zadní šroubení
Duro-M je ručně ovládané rotační sklíčidlo soustruhu se spirálovým věncem a průchozím otvorem. Používá se hlavně na konvenčních soustruzích pro obrábění soustružených dílů.
Těleso sklíčidla (a všechny ostatní součásti) z oceli
Středové upínání
Vysoká upínací síla
Vysoká přesnost vystředěného běhu
Optimalizováno pro hmotnost a setrvačnost hmoty
Minimální rušivá kontura
Tříčelisťové sklíčidlo soustruhu
Duro-M je také k dispozici s dvojitým vodítkem čelistí jako volitelné vybavení.
Obrobky s různými upínacími průměry lze upnout velmi rychle a není zapotřebí měnit polohu čelistí.
Manipulační okraj
Používá se pro konvenční upínání, horizontální a vertikální soustruhy, stejně jako frézky, otočné stoly a děliče.
Sklíčidla s dalšími průměry na vyžádání.
Ref. č. 22386011 až 22386072 – soustružnické tříčelistové sklíčidlo s vrtacími a soustružnickými čelistmi
Ref. č. 22411021 až 22411081 – soustružnické tříčelistové sklíčidlo s prostými čelistmi a reverzními horními čelistmi.
Odpovídající klíč sklíčidla je součástí dodávky.
185359

Technický list PDF ke stažení

Variant sku	22386082
Din	6350-1
Délka	20 mm
Délka 3	52 mm
Hloubka osazení	4 mm
Hmotnost	4.938 kg
Kód v harmonizovaném systému	84662091
Max. otvor s vůlí	33 mm
Max. rychlost otáčení	5500
Max. točivý moment	80 Nm
Počet čelistí	3 ks
Průchozí otvor	32 mm
Průměr roztečné kružnice	108 mm
Průměr středícího otvoru	95 mm
Středový otvor	9 mm
Tahová síla	31 kN
Vnější průměr	125 mm
Výška sklíčidla (bez čelistí)	56 mm
Výška čelistí	22.5 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka čtyřhranu	9 mm
