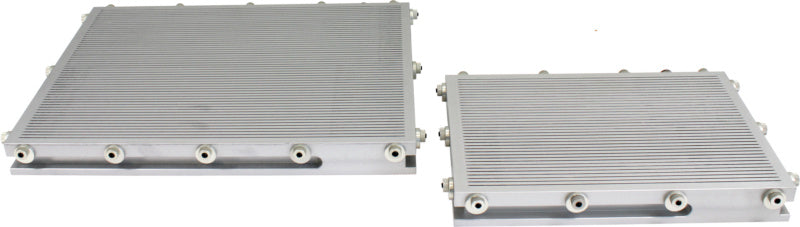

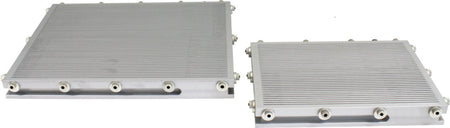

Štěrbinová vakuová deska

Štěrbinová vakuová deska
Základová deska
Pro lehké obrábění, jako je frézování, vrtání (např. desky s plošnými spoji, elektronické součástky), gravírování a při použití složitých tvarů obrobků, jako jsou průřezy.
Vakuové zátky a gumové adaptérové fólie omezují povrch vakua
V závislosti na aplikaci jsou povrchy upínací desky vybaveny drážkami. Pro upínání obrobků, které nezabírají celý povrch desky, jsou vyžadovány pryžové přechodové podložky nebo krycí fólie
Výškově nastavitelné dorazové lišty usnadňují polohování obrobku
Nízká celková výška
Gumové adaptérové fólie umožňují širokou škálu aplikací
Lze použít v oblasti HSC (vysokorychlostní řezání) pro frézování malých kontur pomocí rovinných paralelních pryžových přechodových podložek vhodných pro frézování
Velmi malé obrobky lze upnout
1x modulární štěrbinová vakuová deska s dorazovými kotouči, 1x adaptér vakuové desky, 1m vakuová drátěná spirálová hadice, 2x nastavitelná svorka, 1x montážní nástroj, 1x odpovídající pryžová přechodová podložka (červená)
22089011

Technický list PDF ke stažení

Variant sku	24503040
Délka vakuového panelu	300 mm
Kód v harmonizovaném systému	84662098
Průměrná rozteč drážek	5 mm
Párovatelné vakuové panely	Ne
Výška vakuového panelu	32.5 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka vakuového panelu	200 mm
