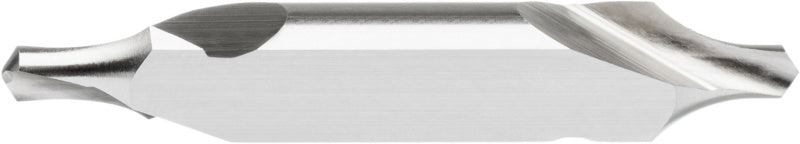

Středicí vrták s poloměrem HSS-E tvar R povrch. úprava
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro univerzální použití do 1300 N/mm²
Pro středicí vrtání na běžných a CNC strojích.
Konstrukce se šroubovými drážkami s podbroušením
Rádius kompenzuje nepřesnosti polohy a úhlu (je dostatečný povrch ložiska i při odsazení středového bodu)
Radiální podbroušení zaručuje optimální lom třísek
Čelo zajišťuje dobrou přístupnost
Pro vytváření středicích otvorů podle normy DIN 332
|
Variant sku |
11010250 |
|
A-measure |
0,75 mm |
|
Din |
333 |
|
Druh upnutí nástroje |
Válcová stopka HA |
|
Délka |
45 mm |
|
Délka krku |
6.55 mm |
|
Délka vrtání |
22.50 mm |
|
Délka řezné hrany 2 |
2.04 mm |
|
Délka řezné části |
13.50 mm |
|
F ocel 700 |
0.05 mm/ot |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
1 |
|
Fitness stainless steel total |
1 |
|
Fitness titan/nickel/super total |
2 |
|
Forma |
R |
|
Id obrázku podle normy din 4000 |
4000-81-07 |
|
Konstrukční délka |
Krátký |
|
Kód v harmonizovaném systému |
82075060 |
|
Max. délka řezné hrany |
6.8 mm |
|
Max. průměr vrtání |
6.3 mm |
|
Metoda obrábění |
Vrtání MONO |
|
Min. délka řezné hrany |
6.3 mm |
|
Min. průměr vrtání |
1.6 mm |
|
Min./max. délka čepele |
6,3-6,8 mm |
|
Min./max. průměr vrtání |
1,6-6,3 mm |
|
Obráběné materiály |
Univerzální použití |
|
Poloměr |
6.3 mm |
|
Povrch |
Bez povlaku |
|
Počet bodů |
2 ks |
|
Počet řezných hran |
2 ks |
|
Průměr 2 |
6.30 mm |
|
Průměr stopky |
6.30 mm |
|
Průměr řezné hrany |
2.5 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr kroucení |
Pravý |
|
Směr řezání |
Pravořezný |
|
Stabilita systému |
Nízký;Dobrý;Velmi dobrá |
|
Technologie vrtání mono |
Středové vrtání |
|
Tolerance průměru řezání |
k12 |
|
Tvar dříku |
Válcový tvar, DIN 6535-HA |
|
Typy nástrojů podle normy din 4000 |
BNN7 – středicí vrták |
|
Užitečná délka |
6.55 mm |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
2 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
1 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
1 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
2 |
|
Vhodnost řezné rychlosti (ocel 1000) |
1 |
|
Vhodnost řezné rychlosti (ocel 1300) |
1 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
1 |
|
Vhodnost řezné rychlosti (super) |
2 |
|
Vhodnost řezné rychlosti (titan) |
2 |
|
Vhodnost řezné rychlosti (va mar) |
1 |
|
Vrcholový úhel |
118 Stupňů |
|
Výkon nástroje |
Střední výkon |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel zahloubení |
60 Stupňů |
|
Úhel šroubovice |
13° || 13 stupňů || 13° |
|
Řezná rychlost (bronz dlouhý) vc |
40.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
35.00 m/min |
|
Řezná rychlost (grafit/vyztužení uhlíkovým vláknem) vc |
10.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
80.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
50.00 m/min |
|
Řezná rychlost (litina) vc |
20.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
30.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
40.00 m/min |
|
Řezná rychlost (nikl) vc |
5.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
20.00 m/min |
|
Řezná rychlost (ocel 1300) vc |
20.00 m/min |
|
Řezná rychlost (ocel 700) vc |
40.00 m/min |
|
Řezná rychlost (plast) vc |
20.00 m/min |
|
Řezná rychlost (super) vc |
5.00 m/min |
|
Řezná rychlost (titan) vc |
5.00 m/min |
|
Řezná rychlost (va mar) vc |
15.00 m/min |
|
Řezná rychlost (va vypnuto) vc |
10.00 m/min |
|
Řezný materiál |
HSSE |
