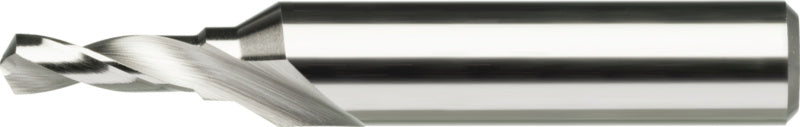

Stupňový vrták, krátký, typ N, HSSE
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro středění dutin
Vrtání otvorů pro řezání závitů v souladu s DIN 332-2, tvar D/DR. Současné souosově přesné provedení středicího otvoru, vstup pro závitník a otvory pro řezání závitů
Tvarově broušený
Přesná souosost mezi průměrem vrtání a zahloubení; nižší procesní náklady
Univerzální použití, náklady na nástroje jsou sníženy na minimum, zvyšuje se flexibilita uživatele
|
Variant sku |
11121004 |
|
Din |
0 - nehodí se |
|
Druh upnutí nástroje |
Válcová stopka HA |
|
Délka |
63 mm |
|
Délka pilotního otvoru |
11 mm |
|
Délka zahloubení |
12.6 mm |
|
Délka řezné části |
23 mm |
|
F ocel 700 |
0.04 mm/ot |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
2 |
|
Fitness stainless steel total |
3 |
|
Fitness titan/nickel/super total |
3 |
|
Id obrázku podle normy din 4000 |
4000-81-02 |
|
Kód v harmonizovaném systému |
82075060 |
|
Metoda obrábění |
Vrtání MONO |
|
Obráběné materiály |
Univerzální použití |
|
Povrch |
Bez povlaku |
|
Počet řezných hran |
2 ks |
|
Průměr pilotního otvoru |
3.3 mm |
|
Průměr stopky |
8 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr řezání |
Pravořezný |
|
Stabilita systému |
Nízký;Dobrý;Velmi dobrá |
|
Technologie vrtání mono |
Pevné vrtání |
|
Tvar dříku |
Válcový tvar, DIN 6535-HA |
|
Typ |
N |
|
Typy nástrojů podle normy din 4000 |
BNN2 – stupňovitý vrták |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
2 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
1 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
3 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
2 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
2 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
2 |
|
Vhodnost řezné rychlosti (ocel 1300) |
3 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
3 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
3 |
|
Vhodné pro závit šroubu |
M4 |
|
Vrcholový úhel |
118 Stupňů |
|
Výkon nástroje |
Nízký výkon |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Záhlubník se šroubovou hlavou |
Závitový vnitřní otvor a kuželový záhlubník |
|
Ø stopky |
4.3 mm |
|
Úhel kroku |
90 Stupňů |
|
Řezná rychlost (bronz dlouhý) vc |
15.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
20.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
50.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
40.00 m/min |
|
Řezná rychlost (litina) vc |
20.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
35.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
40.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
20.00 m/min |
|
Řezná rychlost (ocel 700) vc |
30.00 m/min |
|
Řezný materiál |
HSS |
