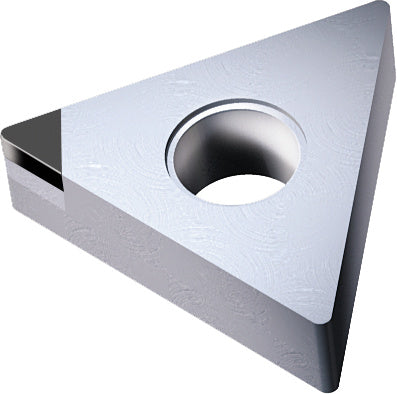

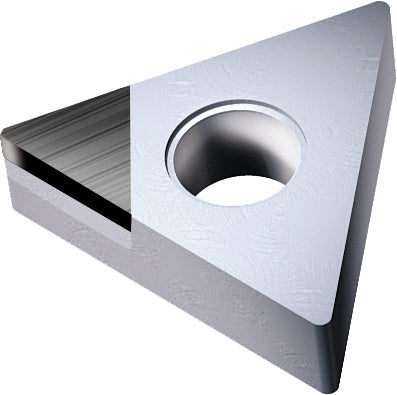

TNMA vyměnitelná břitová destička, negativní - více kusů
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro podélné soustružení a kopírovací soustružení za dobrých provozních podmínek s malými hloubkami posuvu pro materiálové skupiny litina, (speciální slitiny).
zabroušená CBN vyměnitelná břitová destička
vynikající odolnost vůči opotřebení, optimalizováno pro obrábění průběžným řezáním
|
Variant sku |
17871601 |
|
F min. |
0.02 mm/ot |
|
F min./max. |
0,02-0,25 mm/ot |
|
Kód iso, otáčení |
TNGA 160404 |
|
Kód v harmonizovaném systému |
82090020 |
|
Max. ap |
0.25 mm |
|
Max. ap, litina |
0.25 mm |
|
Max. ap, speciální slitina |
0.25 mm |
|
Max. f |
0.25 mm/ot |
|
Max. f v litině |
0.25 mm/ot |
|
Max. frekvence ve speciálních slitinách |
0.25 mm/ot |
|
Max. vc v litině |
1000 m/min |
|
Max. vc ve speciálních slitinách |
700 m/min |
|
Min. ap |
0.02 mm |
|
Min. ap, litina |
0.02 mm |
|
Min. ap, speciální slitina |
0.02 mm |
|
Min. f v litině |
0.02 mm/ot |
|
Min. frekvence ve speciálních slitinách |
0.02 mm/ot |
|
Min. vc v litině |
800 m/min |
|
Min. vc ve speciálních slitinách |
250 m/min |
|
Min./max. ap |
0,02-0,25 mm |
|
Min./max. ap, litina |
0,02-0,25 mm |
|
Min./max. ap, speciální slitina |
0,02-0,25 mm |
|
Min./max. f in v litině |
0,02-0,25 mm/ot |
|
Min./max. frekvence ve speciálních slitinách |
0,02-0,25 mm/ot |
|
Min./max. vc v litině |
800-1000 m/min |
|
Min./max. vc ve speciálních slitinách |
250-700 m/min |
|
Norma iso |
TNGA |
|
Název iso |
TNGA 160404 |
|
Podmínky obrábění pro vbd |
Dobrý |
|
Povrch |
Bez povlaku |
|
Počet kusů vbalení |
2 ks |
|
Provedení zkosení |
A (ostrý) |
|
Rohový poloměr vyměnitelné břitové destičky iso |
04 || 0,4 mm || 04 |
|
Skupiny materiálů |
K (primární použití);S (sekundární použití) |
|
Tloušťka indexovatelné vložky |
4.76 mm |
|
Tloušťka vyměnitelné břitové destičky iso |
04 || 4,76 mm || 04 |
|
Tvar vyměnitelné břitové destičky iso |
T || Typ T (trojúhelníkový 60°) || T |
|
Typ karbidu |
ABC 10/A |
|
Typ přívodu |
Obrábění na čisto |
|
Typ vyměnitelné břitové destičky iso |
A || Typ A (s otvorem, válcový, bez lamače třísek) || A |
|
Typ řezného materiálu |
ABC10/A |
|
Třída tolerance vyměnitelné břitové destičky iso |
G |
|
Velikost vyměnitelné břitové destičky iso |
16 || Velikost 16 || 16 |
|
Vhodné pro materiálovou skupinu h |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu k |
1 || Primární použití || 1 |
|
Vhodné pro materiálovou skupinu m |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu n |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu p |
3 || Žádné použití || 3 |
|
Vhodné pro materiálovou skupinu s |
1 || Primární použití || 1 |
|
Vrcholový úhel |
80 Stupňů |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Zaoblení hrany |
0.4 mm |
|
Úhel hřbetu |
0 Stupňů |
|
Úhel podbroušení vyměnitelné břitové destičky iso |
N || N (0°) || N |
|
Řezný materiál |
CBN |
