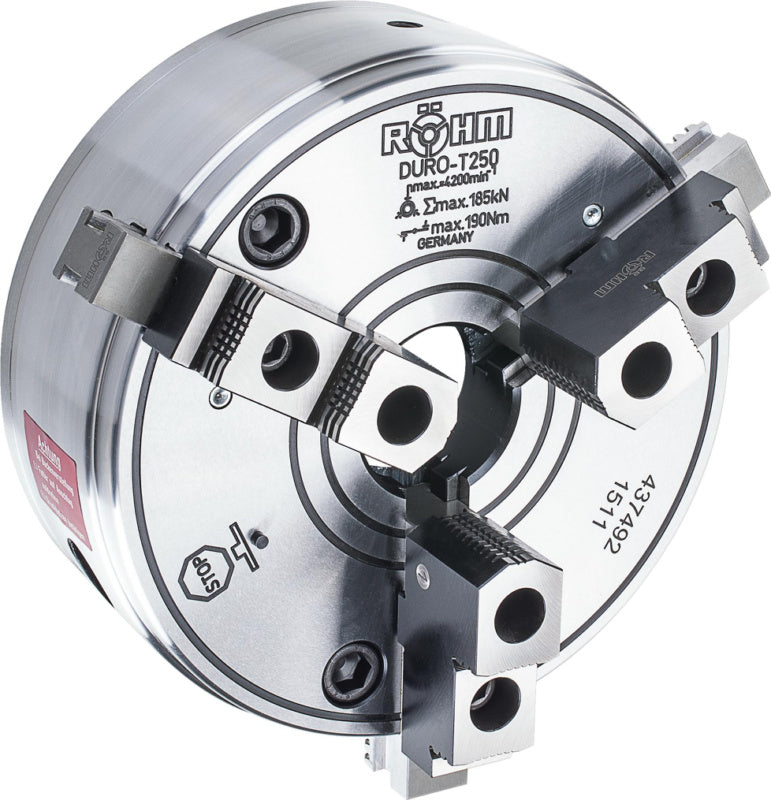

Tříčelisťové soustružnické sklíčidlo s klínovou tyčí DURO-T ISO 702-3 DIN 55027

3čelisťové soustružnické sklíčidlo s klínovou tyčí DURO-T
Sklíčidlo s ručním upínáním podle normy ISO 702-3
Optimalizováno pro soustružení, při kterém je vyžadována vysoká upínací síla,
maximální přesnosti vystředěného běhu a spolehlivá trvalá opakovatelnost.
Maznice s velmi snadným přístupem v jakékoli poloze čelistí.
Rychlé a pravidelné mazání k zajištění dlouhé životnosti
Pro upevnění na bajonetovou mezipřírubu s krátkým kuželem, DIN ISO 702-3 (DIN 55027)
Velký průchozí otvor
Povrch těla sklíčidla kalený
Sklíčidlo se nemusí již demontovat, aby se mohla namazat vedení.
S vizuálním blokováním čelistí a systémem rychlé výměny čelistí
Sklíčidla s dalšími průměry a další krátká kuželová upínání na vyžádání. Provedení s krytem proti jemnému prachu na čelní straně je také k dispozici na vyžádání pro použití na bruskách a se základní deskou pro použití na BAZ.
S 1 sadou základních čelistí a reverzních vyměnitelných čelistí, 1 upínacím klíčem, 1 sadou upevňovacích šroubů a matic s nákružkem (pro krátký kužel DIN ISO 702-3 (DIN 55027)).
437548

Technický list PDF ke stažení

Variant sku	22428246
Din	55027
Hloubka	15 mm
Hloubka 2	30 mm
Hmotnost	11.840 kg
Iso	702-3
Kód v harmonizovaném systému	84662091
Max. otvor s vůlí	45 mm
Max. rychlost otáčení	5400
Max. točivý moment	120 Nm
Max. vnitřní šířka upnutí	174 mm
Max. vnější šířka upnutí	161 mm
Min. vnitřní šířka upnutí	67 mm
Min. vnější šířka upnutí	5 mm
Min./max. vnitřní rozsah upnutí	67-174 mm
Min./max. vnější rozsah upnutí	5-161 mm
Počet čelistí	3 ks
Průchozí otvor	42 mm
Průměr	164 mm
Průměr roztečné kružnice	125 mm
Průměr středícího otvoru	145 mm
Tahová síla	73 kN
Velikost kužele	5
Vnější průměr	160 mm
Výška	13 mm
Výška 2	31.5 mm
Výška sklíčidla (bez čelistí)	63 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
