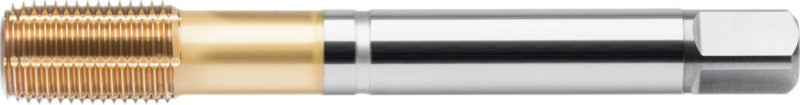

Tvářecí závitník HSSE TiN G 0° C
Naše novinky nejen o tomto produktu
Máte dotaz?
Pro univerzální použití do 1300 N/mm²
Pro vytváření metrických závitů v průchozích a slepých dírách na CNC nebo konvenčních strojích v oceli, nerezové oceli a neželezných kovech do 1300 N/mm².
Inovativní geometrie tvarování zajišťuje velmi dobrou rozměrovou přesnost a spolehlivost procesu
Vysoce kvalitní řezný materiál HSSE odolný proti zkroucení a povrchová úprava pro velmi vysoké nároky na životnost
|
Variant sku |
13396200 |
|
Druh použití / typ stroje |
CNC;Běžné |
|
Druh závitu x jmenovitý průměr |
G1/16 |
|
Délka |
90 mm |
|
Fitness hartl total |
3 |
|
Fitness not iron total |
2 |
|
Fitness stainless steel total |
1 |
|
Fitness titan/nickel/super total |
3 |
|
Jmenovitý průměr |
1/16 in |
|
Konstrukce |
S mazacími drážkami |
|
Kód v harmonizovaném systému |
82074010 |
|
Max. hloubka závitu |
3xD |
|
Obráběné materiály |
Univerzální použití |
|
Povrch |
TiN || Titano-nitridová úprava || TiN |
|
Průměr jádrového otvoru |
7.3 mm |
|
Průměr stopky |
6 mm |
|
Přívod chladicí kapaliny |
Vnější |
|
Směr řezání |
Pravořezný |
|
Stoupání |
28 |
|
Tolerance průměru dříku |
h9 |
|
Tolerance čtyřhranného dříku |
h12 |
|
Tvar dříku |
Ztenčený dřík |
|
Tvar naříznutí |
C |
|
Typ otvoru |
Otvor svůlí/ slepý otvor ≤ 3xD |
|
Typ závitu |
G || G || Trubkový závit |
|
Typy nástrojů podle normy din 4000 |
BGN3 – škrabák na závity se stupňovitým dříkem |
|
Vhodnost pro řeznou rychlost (grafit/uhlíková vlákna) |
3 |
|
Vhodnost pro řeznou rychlost (hliník, dlouhodobě) |
1 |
|
Vhodnost pro řeznou rychlost (hliník, krátkodobě) |
1 |
|
Vhodnost pro řeznou rychlost (litina) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 55) |
3 |
|
Vhodnost pro řeznou rychlost (tvrdost 65) |
3 |
|
Vhodnost pro řeznou rychlost (va vypnuto) |
1 |
|
Vhodnost řezné rychlosti (bronz dlouhý) |
1 |
|
Vhodnost řezné rychlosti (bronz krátký) |
1 |
|
Vhodnost řezné rychlosti (mosaz dlouhá) |
1 |
|
Vhodnost řezné rychlosti (mosaz krátká) |
1 |
|
Vhodnost řezné rychlosti (nikl) |
3 |
|
Vhodnost řezné rychlosti (ocel 1000) |
1 |
|
Vhodnost řezné rychlosti (ocel 1300) |
1 |
|
Vhodnost řezné rychlosti (ocel 700) |
1 |
|
Vhodnost řezné rychlosti (plast) |
3 |
|
Vhodnost řezné rychlosti (super) |
3 |
|
Vhodnost řezné rychlosti (titan) |
3 |
|
Vhodnost řezné rychlosti (va mar) |
1 |
|
Vhodné pro závit |
G 1/16"–G 3/4" || 1/16–3/4", válcový trubkový závit Whitworth || G 1/16"–G 3/4" |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Úhel šroubovice |
0° |
|
Čtverhranný dřík |
4.9 mm |
|
Řezná rychlost (bronz dlouhý) vc |
25.00 m/min |
|
Řezná rychlost (bronz krátký) vc |
18.00 m/min |
|
Řezná rychlost (hliník, dlouhodobě) vc |
38.00 m/min |
|
Řezná rychlost (hliník, krátkodobě) vc |
26.00 m/min |
|
Řezná rychlost (mosaz dlouhá) vc |
30.00 m/min |
|
Řezná rychlost (mosaz krátká) vc |
20.00 m/min |
|
Řezná rychlost (ocel 1000) vc |
25.00 m/min |
|
Řezná rychlost (ocel 1300) vc |
10.00 m/min |
|
Řezná rychlost (ocel 700) vc |
30.00 m/min |
|
Řezná rychlost (va mar) vc |
10.00 m/min |
|
Řezná rychlost (va vypnuto) vc |
7.00 m/min |
|
Řezný materiál |
HSSE |
