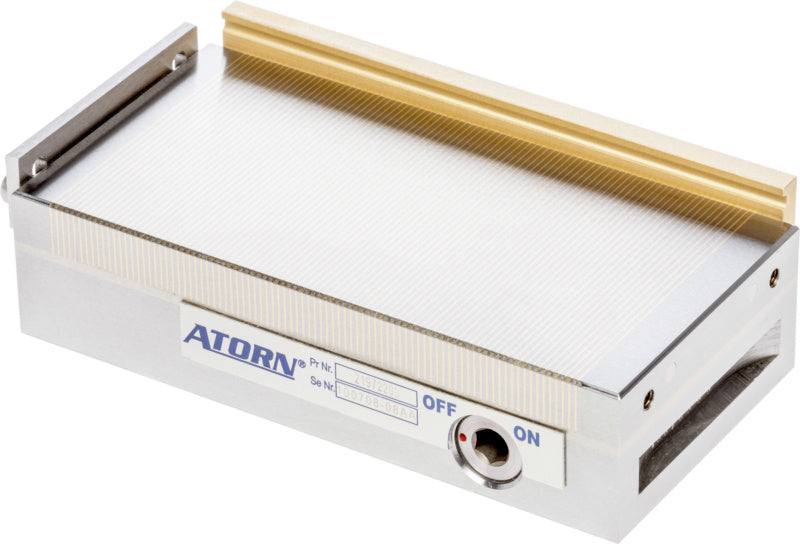

Upínací desky s permanentním magnetem

Upínací desky s permanentním magnetem
Se zvláště úzkou paralelní pólovou roztečí
Pro vysoce přesné brusné a elektroerozivní práce.
Dvojitý systém neodymových magnetů poskytuje až 100 N/cm2 adhezní síly.
Univerzální upínání velmi malých a tenkých nebo velkých obrobků
Velmi robustní konstrukce s plnou základní konstrukcí a plnou pólovou deskou
Díky speciální metodě spojení bez deformace při procesu spínání
Utěsněno proti chladicí kapalině a dielektriku
Snadné spínání klíčem se šestihrannou maticí
Další velikosti k dodání na vyžádání.
1x upínací deska s permanentním magnetem; se 2 dorazovými lištami, 2 nastavitelnými objímkami, šestihranným klíčem a návodem k obsluze
21972150

Technický list PDF ke stažení

Variant sku	24314150
Délka upínacího povrchu	150 mm
Hmotnost	9 kg
Kód v harmonizovaném systému	85059029
Opotřebení plochy pólů	8 mm
Rozteč pólů ne	0.5 mm
Rozteč pólů st	1.4 mm
Rozteč pólů st/ne	1,4/0,5 mm
Tloušťka pólové desky	20 mm
Výška	51 mm
Výška magnetického pole	6 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
Šířka magnetu	150 mm
