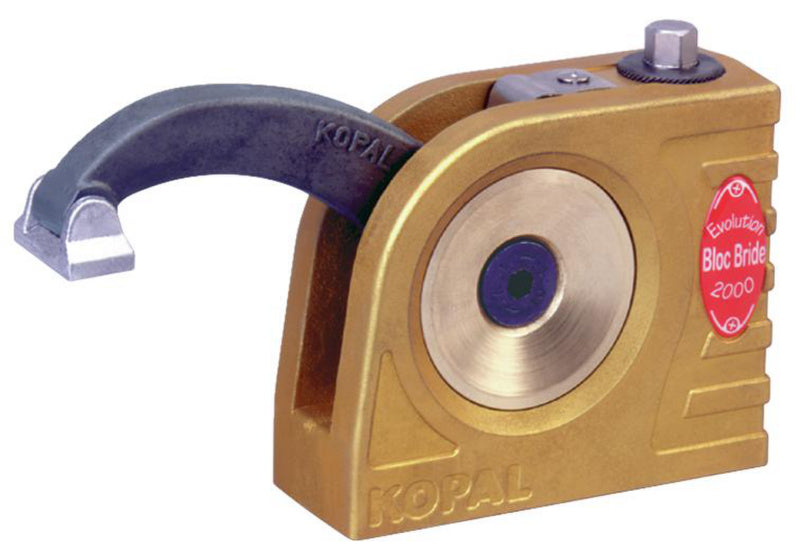

Upínací jednotka BLOC BRIDE
Běžná cena
8.090,43 Kč
Bez DPH
9.789,42 Kč
vč. DPH
Naše novinky nejen o tomto produktu
Máte dotaz?
Upínací jednotka BLOC BRIDE
Pro použití na obráběcích strojích při vrtání, frézování, řezání závitů a vyhrubování.
Plynulé a jednoduché nastavení upínací výšky
Upínací síla podle stability a obrábění obrobku do 16 kN plynule regulovatelná (upínání bez protažení).
Současné upínání obrobku a připevnění upínací jednotky na libovolný bod stolu otáčením klíče.
Přizpůsobuje se tvaru plochy obrobku díky vyměnitelným funkčním patkám.
Základové prvky bez klíče
Vyměnitelné kameny ve tvaru T s přítlačnou pružinou pro každou šířku drážky pro rychlou montáž upínací jednotky.
Vyměnitelná ramena páky v krátkém a dlouhém provedení pro dobrou přístupnost obrobku.
Kompletní upínací sada na vyžádání.
Pro použití na obráběcích strojích při vrtání, frézování, řezání závitů a vyhrubování.
Plynulé a jednoduché nastavení upínací výšky
Upínací síla podle stability a obrábění obrobku do 16 kN plynule regulovatelná (upínání bez protažení).
Současné upínání obrobku a připevnění upínací jednotky na libovolný bod stolu otáčením klíče.
Přizpůsobuje se tvaru plochy obrobku díky vyměnitelným funkčním patkám.
Základové prvky bez klíče
Vyměnitelné kameny ve tvaru T s přítlačnou pružinou pro každou šířku drážky pro rychlou montáž upínací jednotky.
Vyměnitelná ramena páky v krátkém a dlouhém provedení pro dobrou přístupnost obrobku.
Kompletní upínací sada na vyžádání.
Technický list PDF ke stažení
|
Variant sku |
26245010 |
|
Kód v harmonizovaném systému |
84663000 |
|
Max. hloubka levého ramene |
33 mm |
|
Max. hloubka pravého ramene |
77 mm |
|
Max. výška upnutí |
80 mm |
|
Min. výška upnutí |
0 mm |
|
Min./max. výška upnutí |
0-80 mm |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
