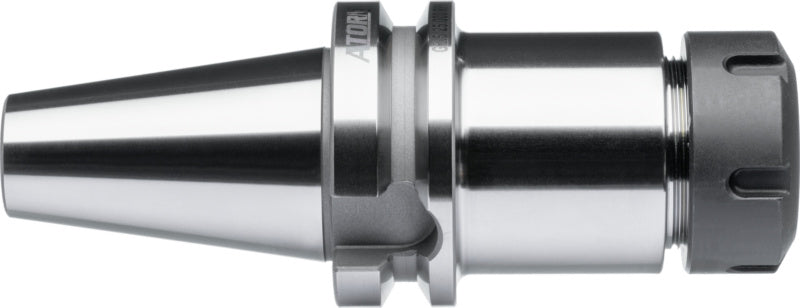

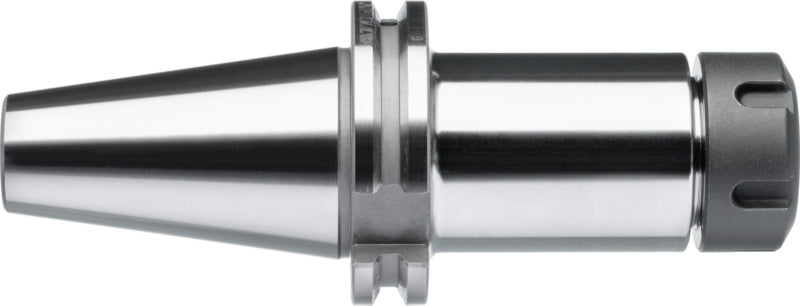

Upínací kleština ER

Upínací kleština ER
V souladu s normou DIN 2080
Pro upínání nástrojů s válcovou stopkou v upínacích kleštinách ER v souladu s DIN 6499.
Legovaná cementační ocel, pevnost v tahu v jádru min. 950 N/mm²
Vnitřní přívod chladicí kapaliny
Cementováno, HRC 60 ± 2 (HV 700 ± 50), hloubka zakalení 0,8 mm ± 0,2 mm
Maximální soustřednost chodu 0,005 mm
Toleranční interval úhlu kužele AT3 v souladu s normou DIN 7187 a DIN 2080
S otvorem pro čip Balluff
Všechny funkční povrchy jsou obrobené
Všechny upínací kleštiny ER16 jsou opatřeny šestihrannou maticí
1x upínací kleština SK30, SK40 nebo SK50 (DIN2080) verze ER
22661075

Technický list PDF ke stažení

Variant sku	23296590
Din	2080
Druh upnutí nástroje	SK 30
Délka válcové části	50 mm
Forma	A
Kvalita vyvážení	G 6,3 při 15000 ot/min
Kód v harmonizovaném systému	84661020
Max. rozsah upnutí	20 mm
Min. rozsah upnutí	2 mm
Min./max. rozsah upnutí	2-20 mm
Průměr nákružku	50 mm
Přívod chladicí kapaliny	Vnější
Typ kleštiny	ER 32
Typ stopky	SK30 || Strmý kužel 30 || SK30
Typ zařízení na držení nástroje	Upínací kleština ER
Vnější průměr	50 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
