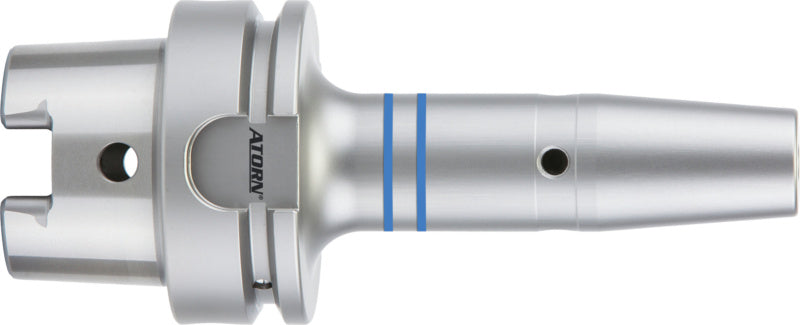

Upínací pouzdro s rovnoměrným stiskem, 4,5°

Upínací pouzdro s rovnoměrným stiskem, 4,5°
Podle normy ISO 12164 (DIN 69893)
Pro upínání fréz a vrtáků s válcovou stopkou v toleranci h6. Vhodné pro smršťování na zařízeních s indukční plochou a horkovzdušných zařízeních.
Termostabilní a vysokoteplotní nástrojová ocel 1 600–1 800 N/mm²
Tvrdost 52 + 2 HRC
Maximální tlak chladicí kapaliny 80 barů
Dráha nastavení 10 mm, lze nastavit na obou stranách
Rovnoměrný stisk a uvolnění nástrojů z karbidu a HSS
4 dodatečné vývrty pro jemné vyvážení
S otvorem pro čip Balluff
Vysoká přesnost polohování a opakování
Ideální pro vysoké otáčky
Štíhlé provedení s minimální chybnou konturou
Velmi vysoký přenos krouticího momentu
Ideální pro HSC obrábění (vysokorychlostní obrábění)
Předchozí norma DIN 69871 byla nahrazena normou ISO 12164.
1x upínací pouzdro s rovnoměrným stiskem HSK63 (ISO 12164)
21041065

Technický list PDF ke stažení

Variant sku	23419103
Din	69893-1 || Duté kuželové stopky s přírubovou kontaktní plochou – Část 1: Duté kuželové stopky typu A a C, rozměry a provedení || 69893-1
Druh upnutí nástroje	HSK 63
Délka válcové části	120 mm
Forma	A
Hloubka upínání	22 mm
Kuželový průměr	10 mm
Kvalita vyvážení	G 2,5 při 25000 ot/min
Kód v harmonizovaném systému	84661038
Max. dráha nastavení	10 mm
Průměr	15 mm
Průměr upnutí	3 mm
Přívod chladicí kapaliny	Vnitřní osový
Tolerance házivosti	0.003 mm
Typ stopky	HSK 63 || Kuželový řezací bod s dutým dříkem 63 || HSK 63
Typ zařízení na držení nástroje	Smršťovací upínač
Vhodné pro závit	M6 || Metrický jmenovitý průměr 6 mm || M6
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
