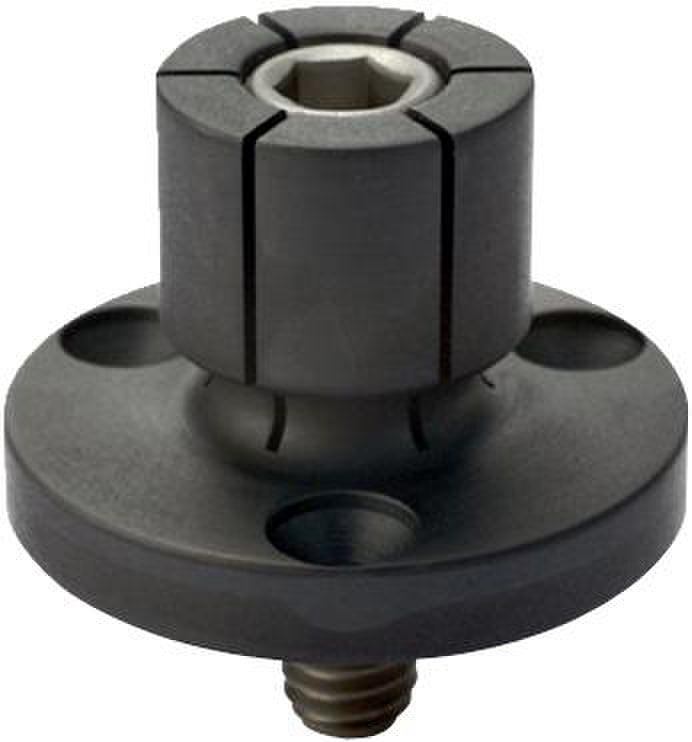

Upínací trny XPA
Běžná cena
2.162,82 Kč
Bez DPH
2.617,01 Kč
vč. DPH
Naše novinky nejen o tomto produktu
Máte dotaz?
Upínací trny XPA
pro součásti s průchozími vývrty
Pro upínání obrobků.
Vyrobeno z oceli
Možnost pětistranného obrábění
Možnost vícenásobného upnutí
Průměr upevňovací příruby je soustředěný s upínacím průměrem, což zaručuje velmi dobrou přesnost opakování.
Prostorově úsporné
Snadno obrobitelné díky provedení z konstrukční oceli
Snadné použití
pro součásti s průchozími vývrty
Pro upínání obrobků.
Vyrobeno z oceli
Možnost pětistranného obrábění
Možnost vícenásobného upnutí
Průměr upevňovací příruby je soustředěný s upínacím průměrem, což zaručuje velmi dobrou přesnost opakování.
Prostorově úsporné
Snadno obrobitelné díky provedení z konstrukční oceli
Snadné použití
Technický list PDF ke stažení
|
Variant sku |
26221100 |
|
Délka |
8 mm |
|
Kód v harmonizovaném systému |
84662098 |
|
Max. průměr upnutí |
12.4 mm |
|
Min. průměr upnutí |
7.2 mm |
|
Průměr kružnice diskového kola |
21 mm |
|
Průměr příruby |
29.72 mm |
|
Tahová síla |
4.2 kN |
|
Vhodný šroub s válcovou hlavou din 912 |
M4 |
|
Vzdálenost |
21.8 mm |
|
Vzdálenost 2 |
15 mm |
|
Výška sevření |
16 mm |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
