Vakuový upínací systém s adaptérovými fóliemi
Běžná cena
29.969,95 Kč
Bez DPH
36.263,64 Kč
vč. DPH
Naše novinky nejen o tomto produktu
Máte dotaz?
Vakuový upínací systém s adaptérovými fóliemi
Pro suché nebo vlhké obrábění
Pro upínání obrobků pomocí podtlaku. Umožňuje upnout obrobky široké škály tvarů. Pro broušení, frézování, vrtání a 5stranné obrábění včetně všech otvorů. VAC-MAT je tenká podložka z měkkého plastu se 77 podtlakovými otvory, přísavkami různých velikostí s elastickými lemy nahoře a jemnými otvory ve středu. Spodní strana je opatřena plastovými výstupky pro umístění podložky VAC-MAT na podtlakovou upínací desku.
Vzhledem k tomu, že není nutné vkládat žádné těsnicí šňůry, výrazně se zkrátí doba nastavení a obrobky lze během několika sekund znovu upnout
Jemný styčná plocha proti obrobku zabraňuje poškození upínacích ploch
Zabraňuje poškrábání povrchů
Není třeba žádné speciální vybavení
Elastické těsnicí šňůry vyplňují všechny nerovné oblasti na upínacím povrchu obrobku. Těsnicí šňůra může kompenzovat nerovnosti nebo zakřivení až 0,5 mm
Modulární konstrukce umožňuje připojení více vakuových desek po celém rastru. Provozní podtlak pro jednotlivé desky je veden přes upevňovací prvky
Velká přídržná síla
Upínací plocha s vysokým koeficientem tření
Lze frézovat skrze vnitřní a vnější obrysy
Možnost frézování nebo vrtání do podložky zajišťuje přesné a čisté řezné hrany obrobku bez otřepů
Univerzální upínací systém pro široký rozsah obrobků

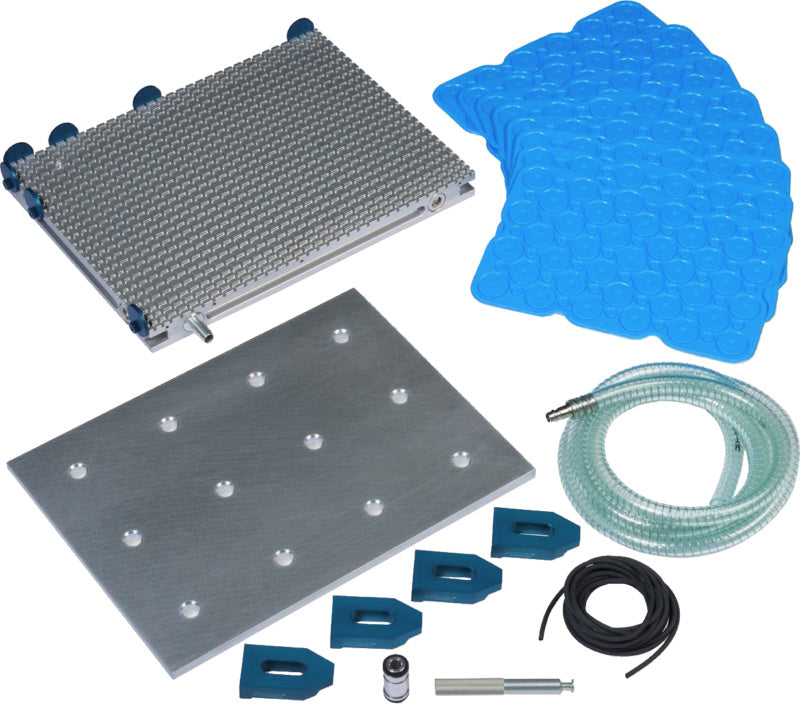

1x modulární deska VAC-MAT, 1x adaptérová deska, 10x modrá podložka VAC-MAT, 2x nastavitelná svorka, 1x montážní nástroj, 10m černý vakuový těsnicí kabel o průměru 4 mm, 1m vakuová spirálová hadice
Pro suché nebo vlhké obrábění
Pro upínání obrobků pomocí podtlaku. Umožňuje upnout obrobky široké škály tvarů. Pro broušení, frézování, vrtání a 5stranné obrábění včetně všech otvorů. VAC-MAT je tenká podložka z měkkého plastu se 77 podtlakovými otvory, přísavkami různých velikostí s elastickými lemy nahoře a jemnými otvory ve středu. Spodní strana je opatřena plastovými výstupky pro umístění podložky VAC-MAT na podtlakovou upínací desku.
Vzhledem k tomu, že není nutné vkládat žádné těsnicí šňůry, výrazně se zkrátí doba nastavení a obrobky lze během několika sekund znovu upnout
Jemný styčná plocha proti obrobku zabraňuje poškození upínacích ploch
Zabraňuje poškrábání povrchů
Není třeba žádné speciální vybavení
Elastické těsnicí šňůry vyplňují všechny nerovné oblasti na upínacím povrchu obrobku. Těsnicí šňůra může kompenzovat nerovnosti nebo zakřivení až 0,5 mm
Modulární konstrukce umožňuje připojení více vakuových desek po celém rastru. Provozní podtlak pro jednotlivé desky je veden přes upevňovací prvky
Velká přídržná síla
Upínací plocha s vysokým koeficientem tření
Lze frézovat skrze vnitřní a vnější obrysy
Možnost frézování nebo vrtání do podložky zajišťuje přesné a čisté řezné hrany obrobku bez otřepů
Univerzální upínací systém pro široký rozsah obrobků
1x modulární deska VAC-MAT, 1x adaptérová deska, 10x modrá podložka VAC-MAT, 2x nastavitelná svorka, 1x montážní nástroj, 10m černý vakuový těsnicí kabel o průměru 4 mm, 1m vakuová spirálová hadice
Technický list PDF ke stažení
|
Variant sku |
24500010 |
|
Délka desky adaptéru |
300 mm |
|
Kód v harmonizovaném systému |
84662098 |
|
Model |
VM 1 |
|
Pro počet podložek adaptéru |
1 ks |
|
Párovatelné vakuové panely |
Ano |
|
Rastrová vzdálenost |
12.5 mm |
|
Výška desky adaptéru |
32.5 mm |
|
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení) |
0 - nehodí se |
|
Šířka desky adaptéru |
200 mm |
