Věncové sklíčidlo

Věncové sklíčidlo
Vhodné pro jednotlivé díly nebo sady dílů pro malé obrobky s tenkými stěnami a také vhodné pro použití jako upínač obrobku na stolech vrtaček a brusek.
Ocelové těleso
Čelisti jsou kalené a reverzní

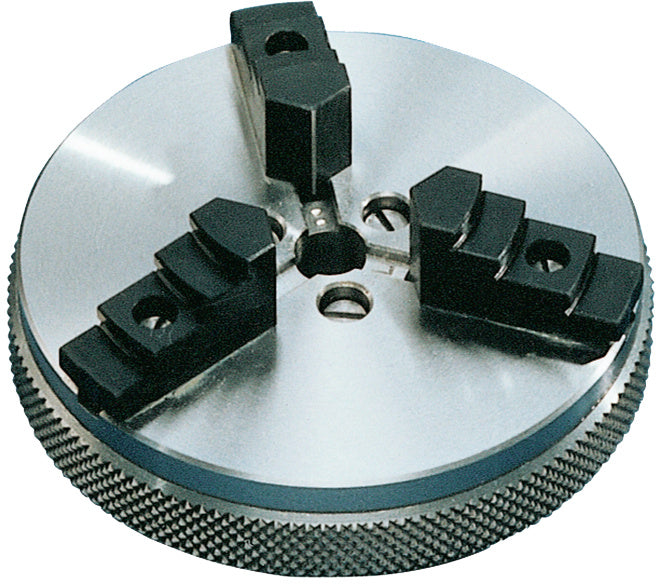

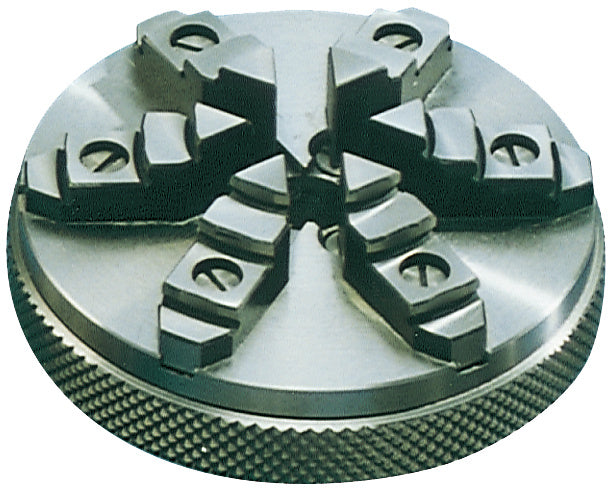

Ref. č. 010/020 se 3 čelistmi, ref. č. 040 se 6 čelistmi.
Sklíčidlo s měkkými čelistmi
Sklíčidlo s kleštinovým upínáním nebo stopkou s Morse kuželem
Středové upínání
Viz tabulka:
Rozsah upínání min./max.= vnitřní upnutí
rozsah upínání 2 min./max. = vnější upnutí
Sklíčidla k dostání v provedení se 3 nebo 6 čelistmi a s ochranou proti korozi K dispozici sklíčidla s hliníkovým tělem; nabídka na vyžádání.
Sklíčidlo Chuck JF ultraploché, včetně sady reverzních kalených výměnných čelistí typ D
22380010

Technický list PDF ke stažení

Variant sku	22380010
Hloubka	2.5 mm
Kód v harmonizovaném systému	84662091
Max. průměr rozsahu upnutí	55 mm
Max. rozsah upnutí	50 mm
Max. rozsah upnutí 2	61 mm
Min. rozsah upnutí	13 mm
Min. rozsah upnutí 2	1 mm
Min./max. rozsah upnutí	13-50 mm
Min./max. rozsah upnutí 2	1-61 mm
Počet otáček	2500
Počet čelistí	3 ks
Průchozí otvor	8 mm
Průměr	55 mm
Průměr 2	10 mm
Průměr 3	20 mm
Průměr středícího otvoru	14.5 mm
Průměr upnutí	32 mm
Vnější průměr	57 mm
Vzdálenost	2.8 mm
Výška bez čelistí	13.8 mm
Weee (směrnice o odběru odpadních elektrických a elektronických zařízení)	0 - nehodí se
